Держатель предохранителя для автозвука выбирают по допустимому току и реальному сечению силового кабеля, а уже затем по формату вставки. Для мощной линии обычно удобнее ANL или mini-ANL, а AGU уместен при умеренной нагрузке, если сам держатель качественный и полностью подходит кабелю. Предохранитель защищает проводку, но слабый контакт в держателе способен греться даже при верно выбранном номинале.
Что именно защищает предохранитель
Предохранитель на плюсовом проводе нужен прежде всего для защиты кабеля при коротком замыкании. Если изоляция повредится и провод коснется кузова, правильно подобранная вставка должна разомкнуть цепь до того, как кабель начнет опасно нагреваться.
Номинал выбирают по слабейшему участку линии. Это не только основной отрезок кабеля от аккумулятора до усилителя, но и переходы, распределители, участки после разветвления и качество соединений. Мощность усилителя сама по себе не является достаточным ориентиром.
Держатель - полноценная часть силовой цепи. Его контакты, винты и вводы должны надежно передавать ток без лишнего сопротивления. Нельзя пытаться исправить выбивание предохранителя установкой вставки большего номинала: сначала нужно найти причину и убедиться, что проводка защищена.
Подробно о выборе вставки и прокладке линии читайте в материале как выбрать предохранитель и безопасно проложить силовую проводку.
Чем отличаются ANL, mini-ANL и AGU
Формат влияет на способ контакта, удобство монтажа и размеры узла. Сам по себе тип предохранителя не заменяет проверку конкретного держателя и его документации.
ANL

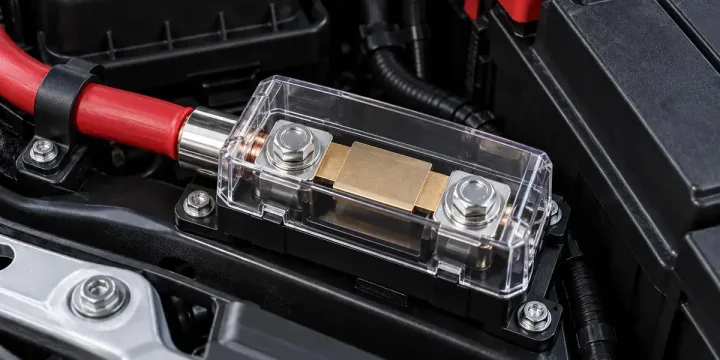

ANL - крупная плоская вставка, которая крепится болтами. Большая площадь контактных поверхностей и понятный способ фиксации делают этот формат удобным для толстого кабеля и мощных линий.
Такой держатель обычно занимает больше места и требует надежного крепления на основании. Зато монтаж легко осмотреть, а состояние контактных соединений - контролировать при обслуживании.
mini-ANL / AFS
mini-ANL, который также встречается под обозначением AFS, работает по тому же болтовому принципу, но занимает меньше места. Это практичный вариант для компактных средних и мощных установок, когда заявленные параметры держателя подтверждены, а ввод соответствует кабелю.
Не стоит считать любой mini-ANL автоматически равным крупному ANL. Важны материал контактной части, конструкция корпуса, допустимый кабельный ввод и качество затяжки.
AGU
AGU - цилиндрическая стеклянная или керамическая вставка, которая удерживается торцевым прижимом. Формат компактен и может быть удобен в несложной системе, но его надежность особенно зависит от точности посадки и состояния контактных площадок.
У дешевых держателей встречаются слабые прижимы, люфт вставки и слишком узкие вводы. При высокой длительной нагрузке обычно разумнее предпочесть качественный болтовой формат, если для него есть место.
| Формат | Принцип контакта | Где особенно удобен | На что обратить внимание |
|---|---|---|---|
| ANL | Плоская вставка под болты | Толстый кабель и мощная линия | Место для корпуса и крепление |
| mini-ANL / AFS | Компактная плоская вставка под болты | Ограниченное пространство при серьезной нагрузке | Подтвержденные параметры конкретного держателя |
| AGU | Цилиндрическая вставка с торцевым прижимом | Умеренная нагрузка и компактный монтаж | Люфт, качество прижима и состояние контактов |
Как подобрать держатель по току и кабелю
Начинайте с сечения и материала силового кабеля, его длины и условий прокладки. Затем подберите предохранительную вставку, которая защищает этот кабель, а после этого - держатель, рассчитанный на такую вставку и условия работы.
Проверьте несколько вещей:
- допустимый ток держателя и соответствующей вставки;
- размер и конструкцию кабельного ввода;
- способ фиксации жилы или наконечника;
- возможность закрыть крышку после монтажа;
- место установки и риск влаги, грязи или механического повреждения.
Если кабель не входит в зажим, нельзя срезать часть жил ради маленького ввода. Так ухудшается контакт и фактическое сечение линии. Правильное решение - держатель с подходящим вводом или конструкция, рассчитанная на наконечник.
Перед покупкой полезно сверить линию с рекомендациями из статьи как выбрать силовой кабель для усилителя, а подходящие варианты посмотреть в разделе силовой кабель для автозвука.
Кабельный ввод: прямой зажим или наконечник
Прямой зажим допустим, когда он предусмотрен конструкцией держателя и рассчитан на используемый кабель. Жила должна войти целиком, без надрезов, распушения и попыток вдавить ее силой. Винт должен прижимать провод так, чтобы он не проворачивался и не вытягивался при умеренном усилии рукой.
Соединение через наконечник тоже надежно, если он выбран по сечению кабеля и установлен правильным инструментом. Наконечник не должен быть слишком большим или маленьким, а обжим - случайным. Молоток и пассатижи не дают контролируемого соединения и могут повредить жилы.
Порядок подготовки кабеля разобран в статье как правильно обжать силовой кабель, а подобрать подходящую деталь поможет материал как выбрать кабельные наконечники.
Корпус, крышка и защита от влаги
Прозрачная крышка удобна для осмотра вставки, но сама по себе не означает герметичность. Установка под капотом требует корпуса, стойкого к среде конкретного места, закрытых вводов и удаления от горячих деталей, движущихся механизмов и зон, где может скапливаться вода.
В салоне и багажнике крышка тоже важна. Она закрывает силовой плюс от случайного контакта с металлическими предметами, инструментом или грузом. После установки убедитесь, что крышка защелкивается без натяга кабеля и не упирается в обшивку.
Где устанавливать держатель
Держатель ставят как можно ближе к плюсовой клемме аккумулятора, чтобы незащищенный участок кабеля был минимальным. При этом узел должен находиться там, где его можно надежно закрепить и позднее осмотреть.
Корпус фиксируют на неподвижном основании, а не оставляют висеть на кабеле. Провод прокладывают с плавными изгибами, без натяга на вводах. Перед сверлением обязательно проверьте обратную сторону панели: там могут находиться штатная проводка, трубки или элементы кузова.
Саму вставку лучше устанавливать после завершения монтажа и проверки всех соединений. Для защиты трассы пригодятся рекомендации из статьи как защитить силовой кабель оплеткой, гофрой и креплением.
Практический сценарий
Представим один усилитель в багажнике и подходящий медный силовой кабель. В комплекте оказался маленький AGU-держатель: вставка в нем люфтит, а кабель едва входит в узкий ввод.
Подрезать жилы ради такого держателя не нужно. Безопаснее выбрать документированный ANL или mini-ANL, который подходит по номиналу защищающей вставки, реальному сечению кабеля и месту монтажа. Формат выбирают не из-за внешнего вида, а по качеству контакта и удобству надежно закрепить узел.
После монтажа проверьте затяжку, закрытие крышки и крепление корпуса. В первые поездки полезно осматривать соединение: поводом для проверки станут нагрев, потемнение пластика, следы оплавления или необычный запах.
Пошаговый чек-лист
- Определите маршрут плюсового кабеля от аккумулятора до оборудования.
- Учитывайте самый слабый участок будущей силовой линии.
- Проверьте реальное сечение и материал кабеля.
- Подберите вставку для защиты кабеля, а не только по мощности усилителя.
- Сверьте формат вставки с конкретным держателем.
- Убедитесь, что допустимый ток держателя соответствует задаче.
- Проверьте, входит ли кабель в ввод без срезания жил.
- Выберите прямой зажим или наконечник по конструкции держателя.
- При использовании наконечника подберите его по сечению и примените подходящую матрицу.
- Найдите место близко к плюсовой клемме аккумулятора.
- До сверления осмотрите обратную сторону выбранного основания.
- Закрепите корпус неподвижно и исключите нагрузку кабелем на вводы.
- Проложите кабель без острых перегибов и трения о металл.
- Убедитесь, что крышка закрывается и защищает контактную часть.
- Вставьте предохранитель только после окончательной проверки монтажа.
- Проведите ранний осмотр на нагрев, потемнение и запах.
Частые ошибки
- Выбирать номинал только по мощности усилителя.
- Ставить вставку большего номинала, когда старая срабатывает.
- Срезать жилы, чтобы кабель вошел в маленький ввод.
- Использовать слабый AGU-держатель при высокой длительной нагрузке.
- Плохо зачищать жилу или оставлять торчащие проволоки.
- Оставлять корпус висеть на силовом кабеле.
- Устанавливать держатель далеко от аккумулятора.
- Эксплуатировать узел без крышки.
- Игнорировать нагрев контактов, потемнение или запах.
- Считать прозрачный корпус гарантией герметичности.
FAQ
ANL или mini-ANL?
Оба формата используют болтовое соединение. ANL удобен, когда есть место и нужен крупный узел для толстого кабеля. mini-ANL выбирают для более компактной установки, но только после проверки характеристик конкретного держателя и подходящего ввода.
Можно ли AGU для усилителя?
Можно, если нагрузка умеренная, держатель качественный, вставка сидит без люфта, а кабель и номинал подобраны правильно. Для высокой длительной нагрузки чаще выбирают болтовой формат из-за более предсказуемого контакта.
Как проверить соответствие держателя сечению?
Изучите заявленный размер ввода и конструкцию контакта, затем примерьте кабель без удаления жил. Провод должен входить полностью, а фиксация - быть надежной без деформации изоляции и жилы.
Насколько близко к АКБ ставить держатель?
Его располагают как можно ближе к плюсовой клемме, сохраняя безопасное место для крепления и обслуживания. Цель - свести к минимуму длину незащищенного плюсового кабеля.
Почему греется держатель при целом предохранителе?
Частая причина - повышенное сопротивление в контакте: слабая затяжка, окисление, люфт вставки, неподходящий ввод или поврежденные жилы. Нагрев требует диагностики, а не увеличения номинала предохранителя.
Можно ли заменить ANL на mini-ANL того же номинала?
Да, только если новый держатель и вставка рассчитаны на условия конкретной линии, принимают используемый кабель и могут быть надежно закреплены. Одинаковый номинал вставки не делает разные держатели взаимозаменяемыми автоматически.
Нужно ли обслуживать держатель?
Периодический осмотр полезен. Проверяйте целостность корпуса и крышки, состояние изоляции, отсутствие потемнения и признаков нагрева. Все работы выполняйте при обесточенной линии и с учетом инструкции к оборудованию.
