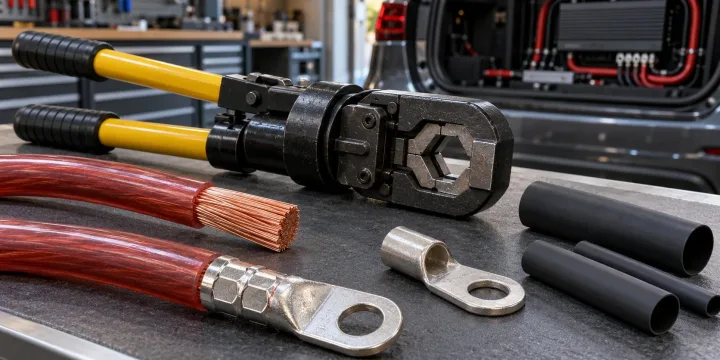

Плотный и безопасный обжим силового кабеля получают точным подбором наконечника под сечение жил и шпильку, а затем полным циклом профильного пресса. Кабель вводят в гильзу до упора без повреждения проволок, проверяют вытягиванием, закрывают термоусадкой и контролируют нагрев при работе системы. Пассатижи, тиски и молоток для такого контакта не подходят.
Почему обжим влияет на работу системы
В силовой линии усилителя плохой контакт становится точкой локального сопротивления. Под нагрузкой он нагревается, вызывает просадку напряжения на усилителе и со временем может повредить изоляцию или клемму. Предохранитель не обязан сработать: общий ток иногда остается допустимым, пока тепло выделяется в слабом соединении.
Хороший обжим плотно связывает жилы со стенками гильзы: кабель не перемещается внутри наконечника, а ток проходит через большую площадь контакта.
Что подготовить
Для работы понадобятся:
- гибкий медный кабель нужного фактического сечения;
- медный или луженый медный кольцевой наконечник;
- соединительная гильза, если нужно состыковать два кабеля;
- ручной гидравлический или мощный механический пресс с гексагональными матрицами;
- стриппер либо острый монтажный нож;
- клеевая термоусадочная трубка;
- ключ для крепежа и мультиметр для проверки.
Сначала рассчитывают линию по ожидаемому току, длине трассы и допустимой просадке, затем выбирают силовой кабель для автозвука. Одной паспортной мощности усилителя недостаточно: учитывают напряжение питания, предохранители, длину проводника и схему подключения.
Как выбрать наконечник и гильзу
Сечение гильзы - под фактический кабель
Трубчатая часть наконечника или соединительной гильзы должна соответствовать сечению медных жил, а не наружному диаметру провода. Толстая оболочка не делает проводник толще. Правильно подобранный кабель входит в гильзу полностью и без сильного сопротивления. Если жилы приходится обрезать, наконечник мал. Если пучок заметно болтается, гильза велика, а после обжима внутри могут остаться пустоты. Термоусадка не исправит ни одну из этих ошибок.
Для стыковки двух силовых кабелей берут медную гильзу подходящего сечения. Каждый конец обжимают отдельно в своей рабочей зоне. Скрутка под изолентой не заменяет гильзу в силовой цепи.
Отверстие кольца - под шпильку
Кольцевую часть наконечника подбирают по диаметру шпильки на аккумуляторе, дистрибьюторе, усилителе или точке массы. Кольцо должно надеваться свободно, но без большого люфта. Малое отверстие не расширяют до тонкой перемычки: прочность детали станет непредсказуемой. Слишком крупное кольцо хуже центрируется шайбой на небольшой клемме.
Медь или луженая медь
Медные и луженые медные наконечники пригодны для силового монтажа. Лужение полезно там, где выше риск влаги и окисления, например под капотом. Важнее материал основы и толщина гильзы, чем блеск покрытия.
Зачистка без надреза жил
Длина зачистки равна глубине трубчатой части наконечника. После посадки медь должна заполнить гильзу до конца, но не торчать длинным незащищенным участком снаружи.
- Приложите наконечник к кабелю и отметьте глубину гильзы.
- Надрежьте только внешнюю оболочку неглубоким круговым движением.
- Сделайте короткий продольный разрез и снимите изоляцию.
- Осмотрите пучок со всех сторон при хорошем свете.
- Расправьте жилы пальцами, не скручивая их в твердый жгут.
Если нож надрезал отдельные проволоки, поврежденный участок лучше отрезать и зачистить заново. Надрезанные жилы уменьшают сечение и могут переломиться у края гильзы от вибрации. Не лудите пучок припоем перед силовым обжимом: он меняет форму жил, делает переход жестче и не исправляет неверный наконечник.
Обжим силового кабеля по шагам
Наденьте термоусадку заранее
До установки кольцевого наконечника наденьте на кабель термоусадку и сдвиньте ее в сторону. После монтажа замкнутую трубку уже не провести через кольцо. Клеевой слой полезен во влажных зонах: он герметизирует вход в гильзу и поддерживает край оболочки.
Посадите кабель до упора
Соберите распушенные жилы пальцами и вставьте их в гильзу до конца. Не срезайте отдельные проволоки ради удобства. Если есть контрольное окно, убедитесь через него, что медь дошла до упора. Сразу задайте положение кольца: после установки кабель должен подходить к шпильке без натяжения, перекручивания и резкого перегиба.
Выберите пресс и матрицу
Для толстого кабеля удобен ручной гидравлический пресс, для умеренных сечений может подойти мощный механический. Гексагональный профиль равномерно уплотняет гильзу по окружности, но матрица должна соответствовать наконечнику и реальному сечению кабеля.
Универсального цвета или номера матрицы нет: маркировка зависит от производителя пресса и набора. Ориентируйтесь на инструкцию инструмента и наконечника, а при новой комбинации материалов делайте пробный обжим. Слишком крупная матрица оставит соединение рыхлым, слишком малая может дать трещину, острые грани или чрезмерно передавить металл.
Выполните полный цикл
Разместите гильзу в рабочей зоне матрицы, не захватывая кольцо и не прижимая край трубки. На длинной гильзе иногда нужны несколько обжимов, но их расположение определяют конструкция наконечника и рекомендации к прессу. Случайные перекрывающиеся вмятины не заменяют правильную схему.
Доведите гидравлический или механический пресс до полного цикла по инструкции. После раскрытия матрицы осмотрите соединение: на гильзе не должно быть трещин, разрывов, режущих выступов или следов смещения кабеля.
Молоток, зубило, пассатижи и обычные тиски сжимают металл неравномерно и не позволяют повторяемо контролировать усилие. Наконечник может казаться закрепленным, хотя внутри сохранится пустота. Под переменной нагрузкой усилителя такой контакт способен греться без видимых внешних признаков.
Закройте переход термоусадкой
Сдвиньте трубку так, чтобы она перекрыла край гильзы и несколько сантиметров целой оболочки. Прогревайте строительным феном равномерно, постоянно перемещая поток. Открытое пламя легко перегревает изоляцию, оставляет сажу и может повредить трубку.
Проверка до и после запуска
Сразу после обжима удерживайте наконечник и уверенно потяните кабель вдоль оси. Затем слегка попробуйте повернуть наконечник относительно провода. Кабель не должен вытягиваться, проворачиваться или показывать жилы у края гильзы. Проверьте отсутствие трещин и острых кромок.
Любое заметное движение означает, что соединение нужно переделать на новом неповрежденном участке кабеля с новым наконечником. Деформированную гильзу повторно не используют.
Перед окончательной сборкой очистите контактные поверхности, затяните крепеж подходящим ключом и закрепите кабель рядом с клеммой, чтобы его вес и вибрация не нагружали кольцо. Расходники и провода и комплектующие для подключения подготовьте до начала работ.
После запуска включите систему на небольшой громкости. Убедитесь, что нет запаха нагретой изоляции, искрения и нестабильного питания. Затем дайте усилителю поработать в обычном режиме и осторожно сравните температуру обжатого соединения с соседним участком кабеля и исправными контактами. Выраженный локальный нагрев - повод выключить систему и проверить обжим, затяжку, сечение и чистоту клемм.
FAQ
Можно ли обжать силовой наконечник обычными пассатижами?
Нет. Пассатижи давят в отдельных точках и не дают контролируемого равномерного уплотнения толстой гильзы. Для силового кабеля нужен пресс с подходящей матрицей.
Нужно ли паять кабель после обжима?
Качественно выполненный силовой обжим обычно не требует пайки. Припой делает участок жестче и не исправляет неверный подбор наконечника или матрицы.
Как понять, что матрица выбрана правильно?
После полного цикла гильза не имеет трещин и острых кромок, кабель не вытягивается и не проворачивается, а соединение не проявляет локального нагрева под рабочей нагрузкой. Номер и цвет матрицы сверяют только с документацией конкретного пресса.
Можно ли повторно использовать наконечник после неудачного обжима?
Нет. Гильза уже пластически деформирована, и оценить ее надежность после повторного сжатия трудно. Наконечник срезают, а новый устанавливают на неповрежденный участок кабеля.
Чем лучше прогревать термоусадку?
Строительным феном с умеренной температурой и постоянным движением потока. Открытый огонь может подплавить оболочку кабеля и повредить термоусадку.
