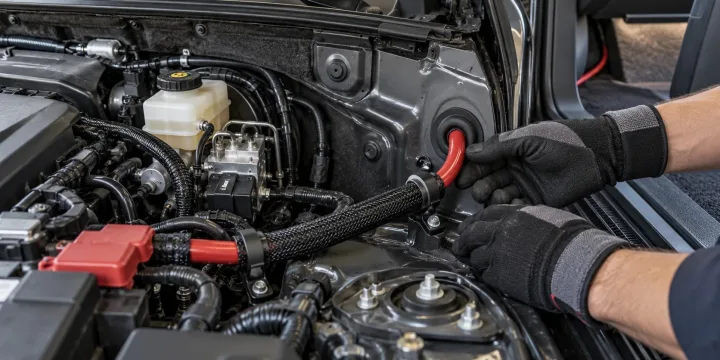

Силовой кабель через моторный щит лучше вести через штатный резиновый уплотнитель. Если подходящего места нет, делают отдельный защищенный ввод с втулкой или гермовводом. Главное правило простое: провод не должен касаться голой кромки металла, натягиваться при работе автомобиля или проходить рядом с горячими и подвижными деталями. Когда безопасную точку прохода не удается увидеть с обеих сторон, не стоит сверлить щит наугад.
Такая работа редко сложна сама по себе, но ошибки здесь неприятны: перетертая изоляция, вода в салоне, помехи или короткое замыкание обычно появляются не сразу. Поэтому маршрут лучше продумать до того, как кабель окажется под обшивкой.
С чего начать поиск прохода в салон
Сначала обесточьте автомобиль: выключите зажигание, дождитесь завершения работы штатных систем и снимите минусовую клемму аккумулятора. Если в машине есть дополнительный аккумулятор, отключают все источники питания. Перед разборкой полезно свериться с руководством по конкретной модели, особенно когда рядом находятся блоки управления, элементы системы безопасности или пиротехнические устройства.
Осмотрите моторный щит с двух сторон. Под капотом ищите штатные резиновые вводы, через которые уже проходят жгуты. В салоне для этого иногда нужно снять нижнюю накладку панели или боковую обшивку. Фонарик и гибкий инспекционный эндоскоп дают больше уверенности, чем попытка определить путь кабеля на ощупь.
Удобный ввод имеет несколько признаков:
- к нему можно добраться и из моторного отсека, и из салона;
- за металлом нет блока, трубки, жгута или слоя шумоизоляции, который легко повредить;
- кабель после прохода ложится плавно, без резкого перегиба;
- место удалено от выпуска, рулевого механизма, педалей и движущихся деталей;
- уплотнитель после протяжки сохраняет герметичность.
Не стоит полностью полагаться на ролик с похожим автомобилем. Даже у одной модели компоновка меняется из-за двигателя, года выпуска, комплектации и установленного с завода оборудования.
Штатный уплотнитель или новый ввод
Когда можно использовать штатную резинку
Штатный уплотнитель обычно предпочтительнее нового отверстия. Он уже установлен в рассчитанной зоне и отделяет проводку от металлической кромки. Однако свободное место в резине еще не означает, что в него можно без проверки протянуть кабель любого диаметра.
Сначала убедитесь, что новый провод не пережмет штатный жгут и не сдвинет резинку из посадочного места. Прокол делают только в свободной части уплотнителя, вдали от проводов. Не направляйте инструмент вслепую внутрь: за резиной могут оказаться разъемы, проводка или шумоизоляция.
После протяжки резина должна плотно охватывать оболочку кабеля. Если остается заметный зазор, его герметизируют составом, совместимым с автомобильной резиной и изоляцией. Монтажная пена и случайный бытовой клей для такого узла не годятся: они не заменяют нормальный ввод и могут затруднить последующий осмотр.
Когда нужен отдельный гермоввод
Отдельный ввод нужен, если штатные уплотнители недоступны, уже заполнены или их использование может ухудшить защиту заводского жгута. До сверления обязательно проверьте пространство с обеих сторон щита. Иногда за внешне свободным участком скрываются штатные провода, усилитель, трубка или крепеж.
В отверстие устанавливают резиновую втулку, кабельный гермоввод или другой элемент, рассчитанный на фактический наружный диаметр кабеля и условия под капотом. Оставлять провод в просверленном металле без защиты нельзя. Даже гладкая на вид кромка при вибрации способна постепенно перетереть оболочку.
Оголенный край отверстия нужно защитить от коррозии подходящим покрытием и дать ему высохнуть до сборки. Втулка должна надежно держаться в металле, а кабель - проходить без сдавливания и контакта с острой кромкой.
Как выбрать маршрут под капотом
От аккумулятора до моторного щита силовую линию ведут по стабильному маршруту, где она не соприкасается с горячими и движущимися узлами. Самый короткий путь не всегда оказывается удачным: кабель может красиво лечь на стоящей машине, а затем попасть в опасную зону при вибрации или смещении двигателя.
Избегайте участков рядом с:
- выпускным коллектором, турбиной и горячими патрубками;
- ремнями, роликами, вентиляторами и приводами;
- рулевым валом и механизмами стеклоочистителя;
- острыми кронштейнами и необработанными кромками;
- местами, где двигатель меняет положение под нагрузкой;
- сервисными крышками и деталями, которые регулярно снимают.
На длинных участках оболочку можно дополнительно закрыть кабельной оплеткой. Она уменьшает риск поверхностного истирания, но не делает опасный маршрут безопасным. Если провод лежит на горячей детали или зажат металлом, одной оплеткой проблему не решить.
Крепите трассу к неподвижным штатным точкам с умеренным шагом. Стяжка не должна врезаться в изоляцию. Рядом с вводом оставьте плавный запас длины, чтобы вибрация не тянула кабель за втулку. При этом свободная петля тоже нежелательна: она может сместиться к подвижной детали.
Предохранитель ставят до длинной трассы
Плюсовой кабель от аккумулятора защищают предохранителем как можно ближе к источнику питания с учетом конструкции автомобиля и доступа для обслуживания. Отрезок между положительной клеммой и предохранителем остается незащищенным, поэтому его делают максимально коротким и надежно фиксируют.
Номинал предохранителя выбирают не только по мощности усилителя. Он должен защищать провод с учетом его сечения, материала, длины и условий прокладки. Подробный разбор есть в статье о том, как выбрать предохранитель для усилителя и проложить силовую проводку.
Не переносите предохранитель за моторный щит, оставляя под капотом длинный незащищенный участок. При повреждении оболочки такой провод может замкнуть на кузов до того, как защита успеет выполнить свою задачу.
Как протянуть кабель, не повредив изоляцию
До протяжки выберите силовой кабель для автозвука нужного сечения и измерьте его наружный диаметр по изоляции. Для втулки или гермоввода важен именно внешний размер, а не только площадь жилы.
Работайте поэтапно:
- Проверьте будущий маршрут с обеих сторон и уберите предметы, которые можно задеть.
- Подготовьте штатный уплотнитель или установите отдельную втулку до протяжки.
- Используйте гладкую протяжку с закругленным концом. Не направляйте отвертку или жесткую проволоку вслепую в сторону салона.
- Соедините кабель с протяжкой так, чтобы не было ступеньки, острых краев и открытых жил.
- Тяните без рывков. Помощник со стороны моторного отсека может подавать кабель, не допуская заломов.
- Если усилие резко выросло, остановитесь и найдите причину. Не пытайтесь продавить препятствие силой.
- После прохода осмотрите оболочку по всей зоне контакта и убедитесь, что втулка осталась на месте.
Небольшое количество совместимой монтажной смазки иногда облегчает протяжку, но случайное масло способно повредить резину или оставить грязный скользкий узел. Если совместимость материалов неизвестна, лучше обойтись без химии.
Типичная ситуация: кабель почти прошел, и кажется, что осталось лишь потянуть сильнее. Именно в этот момент можно сдвинуть втулку или повредить оболочку кромкой отверстия. Если провод застрял, разумнее вернуть его назад, проверить ввод и повторить попытку аккуратно.
Прокладка в салоне
Сразу за моторным щитом провод фиксируют так, чтобы он не попал к педалям, рулевому валу, отопителю и острым элементам каркаса панели. Дальше трассу обычно ведут под штатными накладками к багажнику или к месту установки усилителя.
Силовую линию стоит по возможности разводить с чувствительными сигнальными кабелями. Это не гарантирует полного отсутствия помех, но упрощает поиск причины, если после установки появится наводка или шум.
Под накладкой провод не должен:
- пережиматься клипсой или саморезом;
- лежать на направляющей сиденья;
- пересекать место крепления ремня безопасности;
- мешать боковой подушке или штатному жгуту;
- выступать над плоскостью, где обшивка прижмет его после сборки.
Перед окончательной сборкой временно уложите накладки на место и проверьте, что они защелкиваются без усилия. Если пластик приходится прижимать коленом, кабель может лежать поверх крепежа или быть слишком толстым для выбранного канала.
Герметизация и защита от воды
Проход через моторный щит должен сохранять защиту салона от воды, пыли и запахов. Кабель лучше вводить так, чтобы вода не стекала по нему прямо к уплотнителю. Небольшой изгиб вниз перед проходом помогает каплям уйти с нижней точки, а не попасть внутрь.
Герметик наносят после проверки маршрута и положения кабеля. Он должен закрывать зазор, а не намертво приклеивать провод к случайным деталям. Не заполняйте весь узел: возможность осмотра и обслуживания здесь важнее лишнего слоя состава.
После первой мойки или сильного дождя проверьте ковролин и шумоизоляцию со стороны салона. Влага иногда проходит по жгуту незаметно и проявляется не сразу.
Частые ошибки
- Сверлить моторный щит, не увидев обратную сторону.
- Проводить кабель через голый металл без втулки.
- Прокалывать резинку рядом со штатным жгутом и повреждать провод внутри.
- Класть силовую линию рядом с выпуском или ремнем.
- Крепить кабель к детали двигателя, которая смещается относительно кузова.
- Пережимать изоляцию стяжками или клипсами обшивки.
- Оставлять предохранитель далеко от аккумулятора.
- Считать оплетку заменой правильному маршруту и гермовводу.
- Собирать салон без осмотра кабеля под панелями.
Особенно рискованно сочетание нескольких мелких недочетов: свободная втулка, натянутый провод и отсутствие крепления рядом с проходом. По отдельности они могут показаться незначительными, но вместе быстрее приводят к истиранию изоляции.
Финальная проверка перед подключением
До возврата минусовой клеммы пройдите всю трассу от аккумулятора до усилителя.
Проверьте, что:
- кабель не касается голого металла;
- втулка или гермоввод надежно сидит в щите;
- оболочка не порезана и не сплющена;
- под капотом есть расстояние до горячих и движущихся деталей;
- провод закреплен и не натянут;
- предохранитель установлен у источника питания, а его номинал соответствует линии;
- в салоне трасса не мешает педалям, сиденьям, ремням и подушкам безопасности;
- внутренние панели устанавливаются без давления на кабель;
- ввод герметичен и доступен для осмотра.
После запуска системы осмотрите соединения и проход еще раз. Затем повторите проверку через несколько поездок: новая трасса может немного уложиться, а плохо закрепленный участок обычно выдают следы трения или смещение оплетки. Нагрев, запах изоляции, следы копоти или уход усилителя в защиту требуют отключить питание и найти причину до дальнейшей эксплуатации.
FAQ
Можно ли провести силовой кабель через тот же уплотнитель, что и штатный жгут?
Можно, если в уплотнителе есть безопасное свободное место, новый кабель не сдавливает заводские провода, а резина после протяжки остается плотно установленной. Прокол нельзя делать вслепую рядом с жгутом.
Обязательно ли ставить резиновую втулку в новое отверстие?
Да. Провод не должен касаться кромки металла. Кроме втулки, край отверстия защищают от коррозии, а сам ввод проверяют на герметичность.
Можно ли использовать гофру вместо втулки?
Нет. Гофра защищает наружный участок кабеля, но не изолирует его от металлической кромки отверстия. В месте прохода все равно нужен подходящий уплотнитель или гермоввод.
Где поставить предохранитель, если аккумулятор находится под капотом?
Предохранитель ставят на плюсовом проводе как можно ближе к аккумулятору, сохраняя короткий и надежно закрепленный участок до него. Точное место выбирают с учетом конструкции автомобиля и доступа для обслуживания.
