Предохранитель для усилителя выбирают прежде всего по допустимому току силового кабеля и ставят в держатель максимально близко к плюсовой клемме аккумулятора: он должен защитить проводку при повреждении, а не «дать усилителю больше мощности». После этого подбирают сечение кабеля, прокладывают его без перетирания и делают надёжные соединения.
Мощность усилителя и его встроенный предохранитель полезны лишь как ориентиры: они не заменяют оценки всей силовой линии. Точные допустимые токи зависят от реального сечения и материала проводника, длины, изоляции, прокладки и рекомендаций производителя кабеля.
Что на самом деле защищает внешний предохранитель
Внешний предохранитель в силовом проводе защищает кабель, идущий от АКБ. Он не является «регулятором мощности» усилителя и не обязан совпадать с каждым предохранителем на корпусе устройства. Его задача — разомкнуть цепь, когда ток из-за неисправности или повреждения проводки становится опасным для конкретного участка.
Отсюда главное правило: номинал предохранителя не должен быть выше безопасного тока слабейшего участка линии. Им может оказаться не только основной кабель, но и тонкий переходник, клемма, распределительный блок или ответвление. Не увеличивайте номинал из-за срабатывания: сначала найдите неисправность или несоответствие проводки нагрузке.
Почему встроенные предохранители не отменяют защиту у АКБ
Предохранители на усилителе обычно относятся к самому устройству и его внутренним цепям. Но плюсовой кабель тянется от аккумулятора до багажника или под сиденье через значительную часть автомобиля. При перетирании изоляции о металл или попадании в ДТП аккумулятор способен отдать очень большой ток именно в этот кабель.

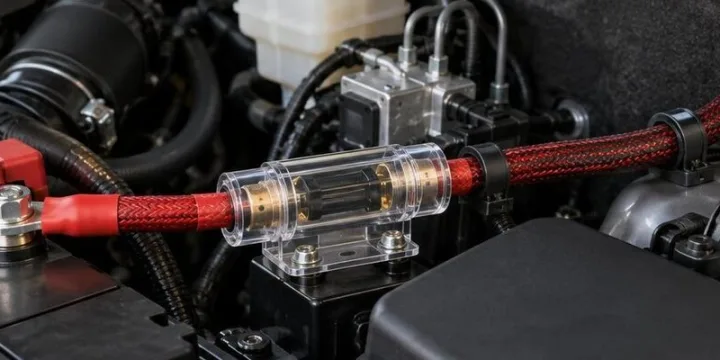

Держатель с предохранителем располагают максимально близко к АКБ — настолько, насколько это позволяет конструкция, доступ для обслуживания и отсутствие натяжения провода. Так незащищённый отрезок остаётся минимальным. Держатель крепят жёстко, не оставляют его болтаться и выбирают исполнение, рассчитанное на используемый тип предохранителя и сечение проводника.
Один кабель — не всегда одна защита
Если после основного предохранителя линия делится, каждое тонкое ответвление требует отдельной защиты, подобранной под этот отрезок. Например, толстый кабель до распределителя может быть защищён своим предохранителем, но провод меньшего сечения от распределителя к отдельному потребителю нельзя считать защищённым номиналом, рассчитанным на магистраль.
Распределитель и предохранители должны быть доступны для осмотра. Не прячьте их там, где придётся разбирать половину салона для замены вставки или проверки контактов. При этом они не должны соседствовать с подвижными механизмами, острыми кромками, влагой и зонами сильного нагрева.
С чего начать расчёт
Сначала соберите исходные данные: заявленную RMS-мощность усилителя, его класс и паспортную эффективность, напряжение питания в работающем автомобиле, длину плюсовой трассы, фактическое сечение и материал кабеля. Для многоканального усилителя смотрят суммарную реальную RMS-нагрузку в предполагаемом режиме, а не рекламную пиковую мощность.
Расчёт тока по мощности даёт ориентир для понимания порядка величины. Он не заменяет подбор предохранителя по допустимому току кабеля. После расчёта необходимо сверить результат с паспортом усилителя, рекомендациями производителя силового провода и параметрами всех элементов линии.
Практический пример: 600 Вт RMS
Предположим, усилитель отдаёт 600 Вт RMS, напряжение бортсети при работе принимаем 13,8 В, а эффективность — 0,8. Оценка входного тока выглядит так:
600 Вт RMS / (13,8 В × 0,8) ≈ 54 А.
Это ориентир, а не готовый ответ «ставить 54 А». Музыка не является постоянным синусоидальным сигналом, фактическое напряжение и КПД меняются, а характер нагрузки отличается. Далее проверяют, выдерживает ли выбранный кабель такую нагрузку с учётом длины трассы и условий прокладки. Только затем выбирают ближайший подходящий номинал, который не превышает безопасный ток слабейшего участка. Если безопасный ток кабеля ниже требуемого, увеличивают сечение или пересматривают схему, а не повышают номинал предохранителя.
У усилителя могут быть собственные рекомендации по внешней защите. Их следует учитывать, но нельзя применять отдельно от кабеля: даже рекомендованный устройством номинал не делает неподходящий или повреждённый провод безопасным. Когда требования усилителя и возможности линии расходятся, сначала приводят проводку в соответствие.
Как выбрать силовой кабель и комплектующие
Выбирайте провод по подтверждённым характеристикам, а не только по маркировке. Важны материал жил, реальное сечение, изоляция и назначение для автомобиля. При большой длине трассы растёт падение напряжения, поэтому решение по сечению нельзя принимать только по мощности усилителя. Варианты для силовой части есть в каталоге силового кабеля для автозвука; окончательный выбор сверяйте с характеристиками конкретного изделия.
Готовый набор удобен, только если его компоненты соответствуют вашей схеме. Проверьте сечение, тип держателя, номинал вставки, наконечники и длину. Для сравнения состава доступны комплекты силовой проводки. Не используйте комплект «как есть», если самое тонкое звено не соответствует нагрузке.
Контакты важны не меньше сечения
Хороший кабель не компенсирует плохой контакт. Наконечник подбирают под реальное сечение жилы и размер точки подключения. Жилы вставляют полностью, без торчащих проволок. Качественный обжим подходящим инструментом даёт стабильное соединение; скрутка под изолентой для силовой линии не подходит. После обжима осмотрите соединение, изолируйте его от металла и периодически проверяйте на нагрев и ослабление.
Безопасная прокладка плюсового провода
Перед работой изучите инструкцию именно к своему автомобилю. В ней могут быть особые требования к отключению питания, электронным системам, точкам массы и доступу к аккумулятору. Минусовую клемму отключают в порядке, указанном производителем автомобиля. Не полагайтесь на привычный порядок из другой модели: у современных машин процедура иногда имеет нюансы.
Плюсовой провод прокладывают по заранее выбранному маршруту, вдали от подвижных деталей, педального узла, рулевых механизмов, выпускной системы, острых кронштейнов и зон, где его может зажать обшивка. Кабель фиксируют так, чтобы он не вибрировал и не тёрся о кузов. Крепления не должны пережимать изоляцию.
Если нужно пройти через металлическую перегородку, например моторный щит, в отверстии обязательно ставят подходящую защитную втулку. Она исключает прямой контакт изоляции с кромкой. Лучше использовать штатный ввод, если он рассчитан на такую прокладку; новое отверстие требует обработки кромки, защиты от коррозии и герметизации. Нельзя просто протянуть кабель через металл.
Как развести силовые и сигнальные линии
Силовой кабель и межблочные сигнальные провода по возможности ведут разными маршрутами. Это помогает снизить вероятность помех, но не должно заставлять прокладывать силовой провод через опасную зону. Если пересечение неизбежно, выбирают короткое пересечение под близким к прямому углом маршрутом и исключают натягивание кабелей.
Провод remote и другие управляющие линии тоже защищают от перетирания. Они несут небольшой ток, но могут стать источником неисправности, если их изоляция повреждена. Нельзя соединять проводку на весу там, где разъём будет постоянно двигаться вместе с сиденьем, крышкой или жгутом.
Масса усилителя: коротко, чисто, сопоставимо
Минусовой провод усилителя делают сопоставимого сечения с плюсовым и по возможности коротким. Точку массы выбирают на прочной части кузова, подготавливают до чистого металла, защищают от коррозии и надёжно закрепляют соединение. Не полагайтесь на окрашенную поверхность или случайный тонкий кронштейн: плохая масса вызывает падение напряжения, помехи, отключения и нагрев контакта.
Проверка перед первым включением
До установки предохранителя ещё раз осмотрите всю трассу. Убедитесь, что плюс нигде не касается кузова, держатель закрыт, наконечники не могут провернуться, а кабель закреплён. Проверьте, что номинал вставки соответствует рассчитанной и проверенной схеме, а тонкие ответвления имеют отдельную защиту.
Первое включение лучше делать без спешки: после подключения оцените отсутствие нагрева на клеммах и держателе, затем проверьте систему на умеренной громкости. После нескольких поездок повторно осмотрите проводку в местах прохода через кузов и под обшивкой. Осмотр особенно важен после работ в салоне, ремонта подвески, ДТП или установки нового оборудования.
Частые ошибки при установке
Опасно ставить предохранитель возле усилителя вместо аккумулятора: длинный кабель остаётся без защиты. Нельзя ставить вставку большего номинала «чтобы не выбивало», прятать незафиксированные соединения под ковролином, использовать случайный саморез для массы или прокладывать кабель через металл без втулки. Доступ к предохранителю и контрольным соединениям нужен для обслуживания.
FAQ
Можно ли выбрать предохранитель только по мощности усилителя?
Нет. Расчёт по мощности помогает оценить ожидаемый ток, но номинал выбирают с учётом безопасного тока кабеля, длины и условий его прокладки, компонентов линии и рекомендаций производителя. Он не должен превышать возможности слабейшего участка.
На каком расстоянии от аккумулятора ставить держатель?
Максимально близко к АКБ, насколько это позволяет безопасное и доступное размещение. Смысл в том, чтобы незащищённый участок плюсового кабеля был минимальным, а сам держатель не перегревался, не натягивал провод и не мешал обслуживанию.
Нужен ли отдельный предохранитель после распределителя?
Если от распределителя отходят более тонкие линии, да: каждое такое ответвление защищают по его собственному сечению и условиям. Магистральный предохранитель не всегда способен корректно защитить тонкий провод.
Почему нельзя сделать массу заметно тоньше плюса?
Тонкая масса может стать ограничением для всей цепи и привести к падению напряжения или нагреву контакта. Для силового питания усилителя используют провод массы сопоставимого сечения, надёжную кузовную точку и качественный обжим.
Что делать, если предохранитель перегорает?
Не увеличивайте номинал наугад. Отключите систему по безопасной процедуре, проверьте кабель на повреждения, контакты, правильность полярности, распределение цепей и соответствие сечения нагрузке. Если причина неочевидна, обратитесь к квалифицированному установщику.
Правильно подобранная защита — это не один элемент, а вся логика силовой линии: кабель подходящего сечения, предохранитель у аккумулятора, защищённые ответвления, надёжные соединения, безопасный проход через кузов и качественная масса. Такая схема помогает сохранить автомобиль и оборудование в порядке, а дальнейшее обслуживание делает понятным.
