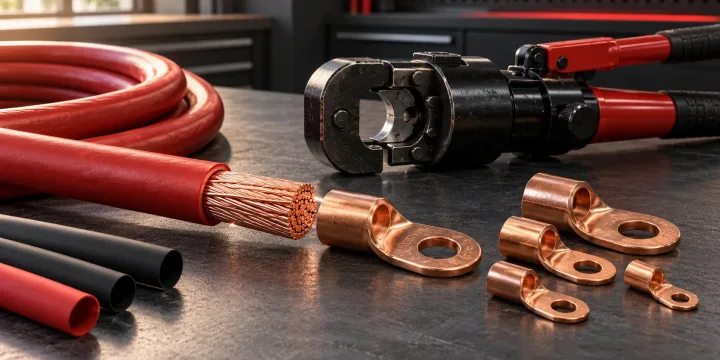

Кабельный наконечник в автозвуке выбирают по двум размерам: гильза должна соответствовать фактическому сечению жилы, а кольцо - шпильке или болту. Соединение обжимают подходящей матрицей, защищают термоусадкой и проверяют под нагрузкой.
Наконечник кажется мелочью, но лишнее сопротивление часто появляется именно в соединениях. При нагрузке клемма может нагреваться, напряжение проседает, и усилитель раньше уходит в защиту.
Какие наконечники используют в силовой цепи автозвука
Для многопроволочного кабеля у аккумулятора, распределителя, держателя предохранителя или точки массы обычно применяют кольцевые наконечники. Жилу заводят в трубчатую гильзу, а кольцо прижимают гайкой или болтом к контактной площадке.
По конструкции оборудования могут понадобиться:
- вилочные наконечники для предусмотренных клемм;
- втулочные или штыревые решения для конкретных терминалов;
- переходники и клеммные блоки под оборудование.
Тип определяет устройство. Не стоит подпиливать кольцо, разжимать вилку или делать штырь из припоя: стабильный контакт и прижим не гарантированы.
Размер гильзы должен совпадать с жилой
Маркировка кабеля служит ориентиром, но не заменяет примерку. На посадку влияют реальное сечение и допуски наконечника. Проверьте, как зачищенная жила входит в гильзу.
Признаки подходящей пары:
- все проволоки входят без подрезания;
- жила плотно заполняет гильзу;
- кабель не болтается до обжима;
- изоляция не попадает в зону деформации металла;
- после сборки нет длинного открытого участка жилы.
Если гильза мала, нельзя срезать часть проволок: сечение уменьшится возле контакта. Слишком большая гильза тоже плоха: ее можно смять снаружи, но не получить плотный контакт по всей жиле.
Сначала выбирают подходящий силовой кабель для автозвука, а затем наконечники, пресс и защиту под его фактический размер. Одинаковая маркировка разных производителей не всегда означает одинаковую посадку.
Как подобрать отверстие кольца
Второй размер - внутренний диаметр кольца. Он должен соответствовать шпильке или болту. Малое отверстие не наденется, а слишком большое позволит кольцу смещаться при затяжке и ухудшит устойчивость прижима.
Измеряйте сам крепеж, а не размер гайки или внешний вид клеммы. У аккумулятора, распределителя и точки массы он может отличаться. Поэтому в одной линии встречаются наконечники с одинаковой гильзой и разными кольцами.
Кольцо должно полностью лежать на чистой ровной площадке. Если край упирается в бортик, корпус или соседнюю гайку, затяжка может казаться надежной при неполном прилегании. Подберите другую геометрию наконечника или пересмотрите точку подключения. Случайная шайба не всегда исправляет узел.
Материал и покрытие: на что смотреть
Для силовых соединений важны проводимость, прочность и состояние поверхности. В продаже есть медные и луженые медные наконечники. Лужение помогает защищать медь от окисления, но не компенсирует слабую затяжку, неверную гильзу или плохой обжим.
Осмотрите деталь до монтажа: настораживают тонкие стенки, трещины, заусенцы, неровный шов и отслаивающееся покрытие. Хрупкий металл может треснуть при прессовании, а дефекты внутри гильзы мешают плотной посадке.
Контактная пара должна соответствовать клемме и месту установки. Под капотом открытый металл нуждается в защите и осмотре.
Чем обжимать наконечник
Толстый силовой кабель нельзя считать надежно обжатым после пассатижей, тисков, молотка или керна. Они оставляют вмятины, но не обеспечивают контролируемого равномерного сжатия гильзы вокруг жилы.
Нужен пресс под тип наконечника и диапазон сечений. Крупная матрица не дожмет гильзу, малая способна повредить ее или проволоки. Инструмент не поможет при неверной матрице.
Рабочая последовательность:
- Полностью обесточьте силовую цепь.
- Ровно отрежьте кабель, не раздавливая жилу.
- Снимите изоляцию на длину гильзы, не надрезая проволоки.
- Соберите жилу и вставьте ее в наконечник до упора.
- Уложите наконечник в подходящую матрицу в зоне обжима.
- Выполните полный цикл прессования без перекоса.
- Осмотрите гильзу и умеренно проверьте удержание кабеля.
- Закройте переход термоусадкой, не скрывая ею дефекты.
Подробности есть в материале о том, как правильно обжать силовой кабель. Если подходящего пресса нет, безопаснее выполнить обжим там, где он есть. Временное решение в силовой цепи легко остается постоянным.
Почему пайка не заменяет силовой обжим
Припой может затечь под изоляцию и сделать часть жилы жесткой. Граница жесткого и гибкого участка чувствительна к вибрации и изгибам. При прогреве массивного наконечника возможны перегрев изоляции или остатки флюса.
Пайка не исправляет неподходящий наконечник, неверную матрицу или слабый обжим. Основой силового соединения остаются совместимые компоненты и качественная механическая опрессовка.
Как защитить место перехода
После обжима защищают участок, где изоляция заканчивается у металлической гильзы. Термоусадка снижает риск случайного контакта, поддерживает оболочку возле жесткого наконечника и помогает обозначить полярность. Она не должна попадать на кольцо или между кольцом и контактной площадкой.
Трубку выбирают так, чтобы до усадки она прошла через гильзу, а после нагрева плотно охватила кабель. Материал зависит от места установки и размера перехода. О выборе материала сказано в статье как выбрать термоусадку.
Нагревайте трубку равномерно. Открытое пламя легко повреждает изоляцию. Острая кромка, трещина, неполный обжим или проворот гильзы под термоусадкой означают, что соединение нужно переделать, а не закрыть дополнительным слоем.
Подготовка контактной площадки и затяжка
Хороший обжим не компенсирует грязную, окрашенную или неровную площадку. Точку массы готовят с учетом конструкции автомобиля, а после сборки защищают от коррозии так, чтобы между контактирующими металлами не появился изолирующий слой.
Крепеж затягивают с усилием, допустимым для конкретного узла. Недотянутая гайка может ослабнуть от вибрации, чрезмерное усилие - деформировать кольцо или повредить клемму. Наконечник не должен проворачиваться при осторожной проверке.
Не складывайте несколько колец в высокую стопку, если точка на это не рассчитана. Для нескольких веток удобнее распределительный блок с отдельной защитой.
Практический пример: почему греется одна клемма
Представим систему, которая работает на средней громкости, но после нескольких басовых треков усилитель выключается. Кабель по длине холодный, предохранитель цел, а наконечник у распределителя заметно теплый.
Не стоит сразу менять аккумулятор или увеличивать сечение. Сначала отключают питание и разбирают нагревающийся узел. Возможная причина - гильза велика для жилы, а ее сжали пассатижами в двух местах. Соединение держалось, но площадь контакта была небольшой.
После установки подходящего наконечника, обжима правильной матрицей и очистки площадки локальный нагрев должен исчезнуть. Если он сохраняется, питание оставляют отключенным и продолжают диагностику.
Как проверить готовое соединение
До подачи питания проверьте механику. Кабель не должен выходить из гильзы, проволоки не должны торчать, наконечник не должен проворачиваться на шпильке. Убедитесь, что термоусадка не попала между кольцом и площадкой.
После включения контролируют напряжение и температуру соединений под реальной нагрузкой. Сравнивайте похожие точки: если одна клемма заметно горячее соседних, проверку прекращают, питание отключают и ищут причину. Запах нагретой изоляции, потемнение металла, копоть или размягчение пластика требуют немедленного отключения.
Проверка включает:
- осмотр обжима и изоляции;
- контроль крепежа;
- отсутствие натяжения кабеля возле наконечника;
- отсутствие контакта с острыми, горячими и подвижными деталями;
- правильный предохранитель у источника питания;
- повторный осмотр после нескольких поездок.
Предохранитель защищает линию при аварийном токе, но не подтверждает качество контактов. Установку оценивают после проверки под нагрузкой и повторного осмотра.
Частые ошибки при выборе и монтаже
- Подбирать наконечник по маркировке, не примеряя жилу.
- Срезать проволоки, чтобы кабель вошел в малую гильзу.
- Использовать кольцо с большим отверстием и случайную шайбу.
- Обжимать толстый кабель пассатижами или молотком.
- Брать матрицу с трещинами или недожатыми зонами.
- Заливать слабый обжим припоем вместо переделки.
- Скрывать повреждение термоусадкой.
- Затягивать клемму на краске, окисле или неровной площадке.
- Оставлять кабель натянутым возле наконечника.
- Считать целый предохранитель доказательством хорошего контакта.
Короткий чек-лист перед установкой
До сборки убедитесь, что наконечник соответствует сечению жилы и крепежу, на металле нет трещин и заусенцев, а для пресса есть нужная матрица. Термоусадку подготовьте заранее.
Перед работой отключите источники питания. После прессования проверьте удержание кабеля, защитите переход, очистите площадку и затяните крепеж без перекоса. Затем восстановите питание, оцените соединения под нагрузкой и осмотрите их после нескольких поездок. Это помогает заметить проблему до повреждения клеммы, изоляции или оборудования.
FAQ
Можно ли использовать наконечник большего сечения?
Не стоит. Большая гильза может деформироваться, но не создать плотный равномерный контакт. Нужен наконечник под фактический размер кабеля и соответствующая матрица.
Что делать, если кольцо немного велико для шпильки?
Лучше выбрать наконечник с правильным отверстием. Лишний зазор позволяет детали смещаться и ухудшает прижим. Шайба без учета геометрии узла не всегда исправляет ситуацию.
Нужно ли пропаивать наконечник после обжима?
Для правильно подобранного и опрессованного силового наконечника дополнительная пайка обычно не нужна. Она не должна служить ремонтом слабого обжима и может сделать участок жилы жестким.
Можно ли обжать силовой кабель тисками?
Тиски не заменяют пресс с подходящей матрицей. Они сжимают гильзу без контролируемого профиля и могут оставить пустоты, перекос или повредить металл.
Почему наконечник нагревается, если кабель толстый?
Толстый кабель не исключает локальное сопротивление. Причиной могут быть слабый обжим, неподходящая гильза, грязная площадка, недостаточная затяжка или поврежденная клемма. Отключите питание и проверьте узел до дальнейшей эксплуатации.
