Термоусадку для силового соединения выбирают по двум размерам: она должна пройти через наконечник до нагрева и плотно обжать изоляцию кабеля после него. Сначала делают надежный обжим, а уже затем закрывают переход трубкой. Она не исправит слабый контакт и не заменит предохранитель.
Что защищает термоусадка
Самое уязвимое место силового провода - переход от мягкой изоляции к жесткому наконечнику. Здесь кабель сгибается, а гильза или отдельные жилы при неаккуратной сборке могут остаться открытыми. Термоусадка закрывает этот участок, снижает риск случайного контакта с кузовом или соседней клеммой и поддерживает край штатной изоляции.
Она также помогает отличать плюс от минуса по цвету и частично защищает соединение от пыли и влаги. Но ее возможности ограничены: если наконечник выбран не по сечению, жилы плохо обжаты или кабель тянет за гильзу, нагрев и падение напряжения никуда не денутся. Сначала проверьте, как правильно обжать силовой кабель, и только потом изолируйте узел.
Как выбрать диаметр
На трубке обычно указаны исходный внутренний диаметр и коэффициент усадки: 2:1, 3:1 или 4:1. Коэффициент показывает, насколько материал способен уменьшиться в идеальных условиях. Это не значит, что любая трубка с подходящим числом подойдет к конкретному кабелю.
Измерьте две величины:
- Максимальный наружный размер детали, через которую нужно надеть трубку. Чаще всего это хвостовик или широкая часть наконечника.
- Наружный диаметр кабеля вместе с изоляцией в месте посадки.
До нагрева трубка должна проходить через наконечник свободно, без растягивания и зацепов за острые кромки. После усадки ее расчетный минимальный диаметр должен быть меньше диаметра кабеля, иначе она останется свободной манжетой.
Пример расчета
Если хвостовик наконечника имеет наружный размер 14 мм, а кабель по изоляции - 10 мм, трубка 12 мм через наконечник не пройдет. Вариант 16 мм с коэффициентом 2:1 пройдет, а после усадки рассчитан примерно на 8 мм. На кабеле 10 мм он должен сесть плотно.
Это лишь способ оценить размер. Толщина стенки, форма наконечника и реальная усадка у разных производителей отличаются. Перед монтажом всей линии лучше проверить короткий отрезок на таком же кабеле.
Какой коэффициент усадки нужен
2:1 для обычного перехода
Трубка 2:1 удобна, когда разница между диаметром наконечника и кабеля небольшая. Ее проще прогреть равномерно, поэтому для аккуратных соединений в салоне или багажнике этого варианта часто достаточно.
3:1 для заметной разницы диаметров
3:1 полезна, когда трубку нужно протянуть через широкий наконечник, а посадить на более тонкую изоляцию. Запас больше, но исходный и конечный диаметры все равно стоит сверить с реальными замерами.
4:1 для сложной геометрии
4:1 применяют на соединениях с большим перепадом размеров. Покупать ее автоматически не нужно: после усадки такая трубка может оказаться толще и жестче, чем требуется для обычного кабеля.
Правило остается простым: исходный размер проходит через наконечник, а конечный надежно охватывает изоляцию.
С клеевым слоем или без него
Обычная тонкостенная термоусадка подходит для сухих мест, где соединение не испытывает постоянной вибрации и не соприкасается с водой. Она изолирует переход и делает монтаж аккуратнее, но не герметизирует его.
Клеевая трубка при нагреве заполняет небольшие зазоры. Ее стоит рассмотреть под капотом, возле аккумулятора, при риске конденсата, загрязнения или заметной вибрации. Она может дать и более жесткий переход от наконечника к кабелю.
Клей не заменяет правильную прокладку. Провод, который трется об острый край или постоянно натянут, со временем повредит любую оболочку. На протяженных участках нужна подходящая кабельная оплетка, а саму трассу следует закрепить.
На что смотреть при покупке
Для большинства работ используют полиолефиновую термоусадку. При правильном нагреве она остается достаточно гибкой и выдерживает обычные изгибы. Помимо диаметра и цвета, проверьте:
- рабочую температуру, указанную производителем;
- стойкость к маслам и техническим жидкостям, если провод идет под капотом;
- наличие клеевого слоя;
- толщину стенки после усадки;
- заявленную способность не поддерживать горение.
Трубка без маркировки может не сесть как ожидается, стать хрупкой на холоде или размягчиться рядом с горячими деталями. Для силовой линии разумнее выбирать материал с понятными характеристиками.
Как установить термоусадку
Перед работой снимите минусовую клемму аккумулятора. Если в системе есть дополнительный аккумулятор, отключите все источники питания и убедитесь, что провод не остается под напряжением.
- Отрежьте трубку с небольшим запасом и наденьте ее на кабель до установки наконечника.
- Зачистите жилу на нужную длину, не повреждая отдельные проволоки.
- Установите наконечник и обожмите его подходящей матрицей.
- Убедитесь, что наконечник не проворачивается и не стягивается рукой.
- Проверьте торец: свободные жилы не должны выходить из гильзы.
- Сдвиньте трубку так, чтобы она закрывала гильзу и заходила на неповрежденную изоляцию.

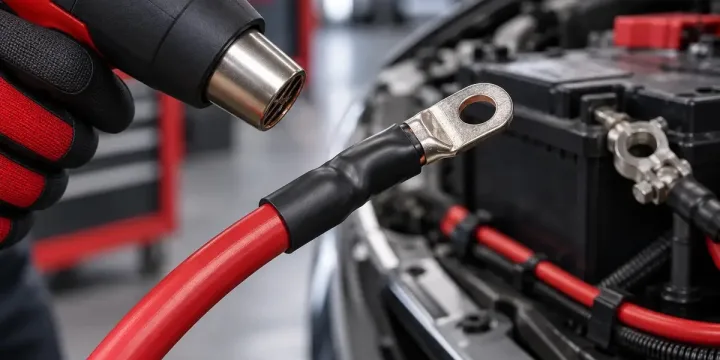

- Равномерно прогревайте строительным феном, перемещая поток вокруг соединения и вдоль него.
- Дайте узлу остыть без изгиба и натяжения, затем осмотрите посадку.
Контактную площадку наконечника оставляйте открытой. Трубка должна закрывать гильзу, но не попадать между кольцом наконечника и клеммой: мягкий материал ухудшит прижим металлических поверхностей.
Почему не стоит пользоваться зажигалкой
Открытое пламя нагревает трубку неравномерно. Пока одна сторона еще свободна, другая может уже перегреться, покрыться пузырями или обуглиться. Кроме того, легко повредить изоляцию кабеля и клеевой слой.
Строительный фен дает больше контроля. Начните с умеренной температуры, держите сопло на расстоянии и постоянно его перемещайте. Цель - равномерная усадка, а не максимально быстрый нагрев. Если фена нет, безопаснее отложить работу, особенно рядом с аккумулятором, топливом и пластиковыми деталями.
Где должна заканчиваться трубка
Со стороны наконечника она закрывает гильзу, но не рабочую площадку. Со стороны кабеля трубка должна заходить на целую изоляцию так, чтобы ее край не оказался в точке постоянного изгиба.
Слишком короткий отрезок почти не разгружает переход. Слишком длинный делает провод жестким и переносит изгиб дальше. После остывания кабель должен укладываться без натяга и резкого перелома.
Одинаковое номинальное сечение не гарантирует одинаковый наружный диаметр: толщина изоляции у разных кабелей различается. В категории силового кабеля для автозвука удобно сравнить варианты, но размер термоусадки выбирайте по фактическому замеру.
Частые ошибки
- Вспомнить о трубке после обжима, когда она уже не проходит через кольцо наконечника.
- Выбрать размер только по сечению жилы, не измерив изоляцию.
- Закрыть слабый обжим в надежде, что трубка удержит наконечник.
- Перегреть материал до потемнения, пузырей или обильных потеков клея.
- Завести трубку на контактную площадку и зажать ее между металлом.
- Оставить соединение под постоянным натяжением.
- Считать термоусадку заменой оплетке, защитной втулке в проходе или предохранителю.
Трубка защищает только короткий участок. Кабель нужно прокладывать вдали от острых и горячих деталей, защищать в местах прохода через металл и фиксировать по всей длине. На плюсовой линии от аккумулятора нужен правильно подобранный предохранитель, расположенный близко к источнику питания с учетом конструкции автомобиля.
Как проверить результат
После остывания трубка должна сидеть ровно, без складок, прожогов и свободных зон. У клеевой модели по краям иногда виден тонкий ровный поясок клея. Сильные потеки обычно указывают на перегрев.
Проверьте, что:
- наконечник не двигается относительно кабеля;
- гильза и оголенные жилы закрыты;
- контактная площадка чистая и открытая;
- провод не переламывается у края трубки;
- соединение не касается кузова или соседних клемм;
- трасса закреплена и защищена на всей длине.
После подачи питания понаблюдайте за системой. Если соединение заметно греется, появляется запах изоляции или усилитель уходит в защиту, отключите питание и ищите причину в обжиме, сечении, контактах или нагрузке. Новый слой термоусадки проблему не решит.
FAQ
Можно ли надеть две термоусадки одна на другую?
Можно, если размеры подобраны верно и нужна дополнительная механическая защита или маркировка. Однако второй слой не улучшит электрический контакт и может сделать переход слишком жестким. Во влажной зоне обычно полезнее одна качественная клеевая трубка.
Какой цвет выбрать для плюса и минуса?
Обычно плюс обозначают красным, минус - черным. Цвет уменьшает риск ошибки при обслуживании, но не отменяет проверку трассы и полярности мультиметром.
Можно ли усаживать трубку прямо на аккумуляторной клемме?
На подключенной цепи работать нельзя. Сначала обесточьте систему и исключите случайное касание инструмента к кузову. Рабочая контактная площадка должна остаться открытой.
Нужна ли клеевая термоусадка в багажнике?
Не обязательно. В сухом защищенном месте обычной трубки часто достаточно. Клеевой вариант полезен при конденсате, сильной вибрации или когда нужен более жесткий переход.
Можно ли заменить термоусадку изолентой?
Изолента может временно закрыть участок, но со временем способна смещаться, размягчаться и собирать грязь. Для постоянного силового соединения правильно подобранная термоусадка обычно надежнее.
