Big Three нужен, когда штатная сеть становится ограничением для питания аудиосистемы: во время нагрузки заметно падает напряжение, меняется яркость света, усилитель уходит в защиту или замеры показывают потери на пути между генератором, аккумулятором и кузовом. Это не обязательная доработка для любого автомобиля и не замена поиску неисправности. Сначала проверяют аккумулятор, генератор, клеммы и точки массы, затем добавляют параллельные проводники к трём главным соединениям.
Что называют Big Three

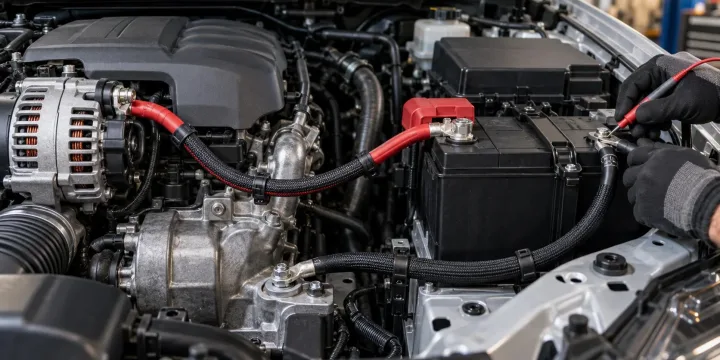

Под Big Three обычно понимают усиление трёх силовых путей:
- от генератора к положительной клемме аккумулятора;
- от отрицательной клеммы аккумулятора к кузову;
- от двигателя или генератора к кузову.
Смысл не в «магическом» толстом проводе, а в снижении сопротивления на важных участках распределения и возврата тока. Дополнительный кабель прокладывают параллельно исправному штатному проводу. Штатную проводку не удаляют: она питает заводские цепи, может включать защиту, разъёмы и элементы контроля состояния сети.
На части машин путь от генератора к аккумулятору проходит через распределительный блок, плавкую вставку, пиропредохранитель или датчик. Прямой провод, проложенный в обход такой архитектуры, способен создать неучтённый путь тока и нарушить работу системы зарядки.
Когда доработка оправдана
Решение принимают по диагностике, а не по заявленной мощности усилителя. Big Three стоит рассматривать, если:
- напряжение на входе усилителя под нагрузкой заметно ниже, чем на аккумуляторе в тот же момент;
- после очистки и подтяжки штатных клемм проблема остаётся;
- на соединениях есть окисление, нагрев или механическое повреждение;
- после установки дополнительного усилителя исправная прежде силовая часть стала узким местом;
- измерения показывают падение напряжения на массе двигателя или между генератором и аккумулятором.
Сначала измеряют напряжение на аккумуляторе при заглушенном и работающем двигателе, осматривают привод генератора, клеммы и предохранители. Затем проводят измерение на клеммах усилителя именно при той нагрузке, на которой проявляется проблема. Практический порядок описан в статье как проверить просадку напряжения на усилителе мультиметром.
Не начинайте с Big Three, если генератор не обеспечивает заряд, батарея потеряла ёмкость, есть ошибка зарядки или ослаблен ремень. Дополнительный провод не восстановит неисправный источник энергии. Он также не отменяет отдельную защищённую питающую линию усилителя.
Датчик тока и умная зарядка
На современных автомобилях на минусовой клемме нередко установлен датчик тока аккумулятора — IBS, BMS или аналогичный модуль. Он передаёт блоку управления данные о токе и состоянии батареи, а тот регулирует зарядку. Поэтому точку подключения дополнительной массы нельзя выбирать только по удобству.
Новый провод должен сохранять логику измерения тока, заданную производителем. Изучите электрическую схему конкретной модели, маркировку клеммы и руководство по ремонту. Если непонятно, по какую сторону датчика следует подключать перемычку, лучше привлечь автоэлектрика, который знает устройство этой платформы.
Так же осторожно работают с плюсовым выводом генератора. В цепи могут быть управляемые распределители, плавкие вставки и аварийные размыкатели. Нельзя переносить штатные предохранители, шунтировать защиту или подключаться к случайному болту. Big Three дополняет штатную систему, а не меняет её алгоритмы.
Что подготовить
Сечение и тип кабеля подбирают по реальному маршруту, условиям прокладки и расчётному току, а не по одной универсальной рекомендации из интернета. Подходящие варианты можно сравнить в разделе силового кабеля для автозвука. Для работы потребуются:
- гибкий многожильный силовой кабель с подходящей изоляцией;
- наконечники, соответствующие кабелю и штатным точкам крепления;
- термоусадка и гофра либо оплётка для защиты у металла;
- крепёж, исключающий вибрацию и трение;
- инструмент для зачистки и надёжного обжима;
- мультиметр для исходных и контрольных измерений.
Плюсовой добавочный провод защищают от короткого замыкания в соответствии со схемой автомобиля. Вид и положение предохранителя определяют после оценки точки подключения, допустимого тока кабеля и заводских рекомендаций. Массовая перемычка обычно не имеет отдельного плавкого элемента, но её всё равно необходимо защищать от перетирания.
Подготовка к монтажу
Соберите перемычки
Отрезайте кабель по фактической длине, заранее надев гофру и термоусадку. Наконечники обжимают инструментом, рассчитанным на их размер. Слабый обжим становится источником сопротивления и нагрева, а чрезмерная зачистка оставляет жилы без защиты. Проверьте, что наконечник не проворачивается, а термоусадка закрывает переход к изоляции.
Не зажимайте скрученные жилы под штатной гайкой без наконечника и не используйте бытовые клеммы. Для силовой цепи нужны площадь контакта, механическая прочность и коррозионная стойкость. Если точка не рассчитана на дополнительный наконечник, не пытайтесь решить это случайным длинным болтом.
Монтаж трёх соединений
Генератор — аккумулятор
Плюсовой кабель прокладывают параллельно штатному пути только после понимания схемы. Он должен быть закреплён, защищён от повреждений и иметь корректную защиту от короткого замыкания. Не создавайте обход штатной плавкой вставки, распределительного модуля или аварийного размыкателя. После установки убедитесь, что провод не натянут и не мешает обслуживанию двигателя.
Аккумулятор — кузов
Для дополнительной массы используйте штатную или документированную точку кузова. Поверхность контакта должна быть чистой от рыхлой коррозии, краски и загрязнений там, где требуется электрический контакт. После затяжки защитите соединение от коррозии способом, который допускает технология ремонта автомобиля. О выборе точки и маршрута читайте в материале как правильно подключить массу усилителя в автомобиле.
Если у минусовой клеммы есть датчик, вернитесь к электрической схеме. Дополнительный провод не должен самовольно менять путь измеряемого тока. Удобная на вид точка не важнее корректной работы умной зарядки.
Двигатель или генератор — кузов
Эта перемычка поддерживает надёжный возврат тока между силовым агрегатом и кузовом. Выбирают прочную штатную точку на двигателе или предусмотренный крепёж, а не тонкий кронштейн навесного оборудования. Учтите движение двигателя на опорах: провод не должен быть натянут, но и не должен болтаться. Его фиксируют и защищают от тепла и трения.
Штатную перемычку не заменяют без показаний диагностики. В типовом Big Three новая линия остаётся параллельным усилением, а заводское соединение продолжает выполнять свою функцию.
Контроль после установки
С выключенным двигателем осмотрите каждый маршрут: кабель закреплён, наконечники закрыты, кожухи возвращены, в моторном отсеке не осталось инструмента. Затем подключите аккумулятор по инструкции производителя и проверьте приборную панель на предупреждения.
Далее повторите замеры в тех же условиях, что были до работ. Сравните напряжение на аккумуляторе и на клеммах усилителя при одинаковой музыкальной нагрузке, а также падение на концах доработанных участков. Не оценивайте итог лишь по яркости фар или субъективной громкости. После короткой поездки вновь осмотрите соединения: недопустимы запах изоляции, нагрев, следы трения или смещения кабеля.
При ошибке зарядки, нестабильном напряжении или нагреве прекратите эксплуатацию до диагностики. Не пытайтесь исправить проблему ещё более толстым кабелем без поиска её причины.
Частые ошибки
- Выбирать провод только по совету «чем толще, тем лучше», игнорируя длину, защиту и схему.
- Подключать дополнительный минус в обход датчика тока.
- Прокладывать кабель у горячих и движущихся деталей без гофры и креплений.
- Использовать окрашенную поверхность, окисленный болт или слабый обжим в качестве точки массы.
- Обходить штатные предохранители и распределители ради короткого маршрута.
- Считать Big Three заменой исправного аккумулятора, генератора или правильной проводки усилителя.
FAQ
Нужно ли делать Big Three на штатной аудиосистеме?
Обычно нет. Если нет симптомов и штатные соединения исправны, вмешательство не даёт гарантированной пользы. Сначала оцените аккумулятор, клеммы и результаты замеров.
Можно ли убрать старые штатные провода?
Нет, если их замену прямо не предусматривает заводская процедура ремонта. В обычной доработке новые проводники идут параллельно. Удаление оригинальных перемычек способно нарушить защиту, измерение тока или питание других систем.
Уберёт ли Big Three просадку на усилителе?
Он может уменьшить потери на участках генератор — аккумулятор — кузов — двигатель, если проблема именно там. Однако причина бывает в линии питания усилителя, его массе, аккумуляторе, генераторе или настройке системы. Нужны измерения до и после.
Нужен ли предохранитель на проводе от генератора?
Ответ зависит от точки подключения, схемы, допустимого тока кабеля и штатных плавких вставок. Нельзя копировать чужую схему без проверки распределительных блоков конкретного автомобиля. При неясном маршруте работу должен спроектировать квалифицированный автоэлектрик.
Можно ли подключить массу к любому болту кузова?
Нет. Болт и поверхность должны обеспечить надёжный электрический и механический контакт, а место — быть безопасным для проводки и узлов автомобиля. Предпочтительны штатные точки массы. На автомобиле с датчиком тока важно и расположение подключения относительно этого датчика.
Что делать при ошибке зарядки после монтажа?
Не добавляйте новые перемычки и не сбрасывайте ошибку вслепую. Проверьте подключение относительно датчика тока, штатные разъёмы и защиту, затем выполните диагностику. До выяснения причины не нагружайте аудиосистему.
