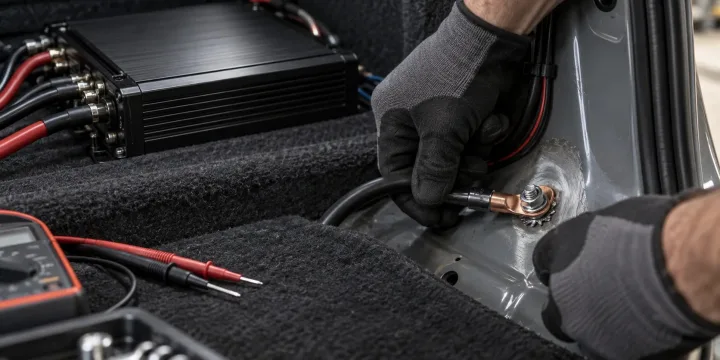

Как правильно подключить массу усилителя в автомобиле: точка, сечение и проверка
Массу усилителя подключают коротким силовым проводом к прочной точке кузова рядом с местом установки. Контакт нужен по чистому металлу: кабель обжимают кольцевым наконечником и надёжно притягивают подходящим крепежом. После монтажа соединение стоит проверить под нагрузкой — замером падения напряжения между клеммой GND усилителя и минусом аккумулятора.
Масса — не второстепенный провод, а обратная часть силовой цепи. По плюсу ток приходит к клемме +12 V, а возвращается к минусу АКБ через кузов и штатные массовые связи. Если на этом пути есть краска, окислы, слабый обжим или слишком тонкий кабель, усилитель может недополучать напряжение именно в момент, когда оно особенно нужно.
Речь ниже о правильном подключении питания. Нестабильная работа или уход усилителя в защиту иногда связаны с массой, но похожие признаки бывают при перегреве, проблемах с акустикой, коротком замыкании и неисправности самого устройства.
Почему качество массы влияет на работу усилителя
Кузов автомобиля способен проводить большой ток за счёт своей площади, но решающим остаётся локальный контакт. Краска, антикор, ржавчина, слабая затяжка или плохо обжатый наконечник добавляют сопротивление там, где его быть не должно. Под нагрузкой это сопротивление превращается в падение напряжения и нагрев.
Чаще всего неполадка проявляется не сразу. На спокойной громкости система может работать обычно, а на насыщенном басовом фрагменте или при одновременной работе нескольких каналов напряжение на усилителе проседает. Возможны потеря динамики, щелчки, перезапуск или помехи — но по одному симптому делать вывод о массе нельзя.
Проверять полезно всю силовую цепь, а не только болт в багажнике:
- аккумулятор и его клеммы;
- плюсовой кабель, предохранитель и соединения;
- клеммы питания усилителя;
- массовый провод, наконечник и точку на кузове;
- штатные связи минуса АКБ с кузовом и двигателя с кузовом.
Нет смысла тщательно выбирать плюс и относиться к обратному пути как к формальности. Для силовой линии массу обычно подбирают того же сечения, что и плюс; меньший размер допустим только после расчёта с учётом длины, нагрузки и требований производителя. Подходящий силовой кабель для автозвука выбирают по фактическому сечению и длине трассы, а не по толщине изоляции или заметной надписи на упаковке.
Где взять правильную точку массы
Ищите прочный штатный элемент кузова как можно ближе к усилителю. В багажнике такой точкой нередко оказывается штатная шпилька или болт, связанный с силовой частью кузова и не отвечающий за безопасность автомобиля.
Что подходит
Выбирать стоит не просто ближайший болт, а место, которое будет надёжно и механически, и электрически. Обычно у подходящей точки есть несколько признаков:
- крепёж находится в толстом металле кузова или на жёстком силовом элементе;
- болт либо шпилька рассчитаны на крепление, а не держатся в тонком листе;
- соединение доступно для осмотра и повторной протяжки;
- кабель не будет перетираться об обшивку, багаж или подвижные детали;
- точка расположена рядом с усилителем, без лишней длинной петли провода.
Если это штатный болт, сначала разберитесь, что он удерживает. Крепёж ремня безопасности, сиденья, подвески, топливной системы и других ответственных узлов не используют для автозвука.
Что не подходит
Быстрые решения нередко оказываются источником неисправности. Не подходят:
- тонкий саморез в случайном участке кузова;
- поверхность под краской, лаком, антикором или герметиком;
- болт ремня безопасности;
- штатный болт, назначение которого неизвестно;
- ржавый край металла или подвижная деталь;
- крепление через ковролин, пластик либо толстый изолирующий слой.
Саморез даёт небольшую площадь контакта, со временем может ослабнуть от вибрации и способен задеть скрытую проводку или элементы кузова.
Как подготовить контакт и собрать соединение
Перед работой с силовой проводкой отключите минусовую клемму аккумулятора. В месте крепления снимите покрытие только в зоне контакта, до чистого металла без окислов.
Наконечник должен соответствовать сечению кабеля и диаметру крепежа. Для силовой линии используют медный или лужёный кольцевой наконечник и обжимают его подходящим инструментом. После обжима кабель не должен проворачиваться в гильзе или вытягиваться из неё. Скрученные жилы под гайкой и обжим пассатижами не дают предсказуемого соединения.
Собирать узел удобно в таком порядке:
- отмерить кабель с небольшим сервисным запасом, но без длинной петли;
- снять изоляцию на длину, предусмотренную наконечником, не повреждая жилы;
- обжать наконечник и убедиться, что провод в нём неподвижен;
- зачистить площадку до чистого металла;
- установить наконечник, шайбы и штатный либо специально предусмотренный крепёж;
- затянуть соединение без чрезмерного усилия и риска сорвать резьбу;
- уложить провод без натяга, защитив его от перетирания;
- защитить от коррозии открытые края металла вокруг готового соединения.
Защитный состав наносят после сборки вокруг контактной зоны. Между наконечником, шайбой и кузовом не должно остаться краски, мастики или другого изолятора. Сам контакт оставляют чистым и плотно стянутым.
Для отдельных питающих и вспомогательных участков могут пригодиться провода подключения ПВ6-З, но материал и сечение всегда выбирают для конкретной задачи. Тонкий провод remote не заменяет силовую массу, даже если проложен рядом с ней.
Длина и сечение: почему «почти такой же» недостаточно
Короткая масса предпочтительна, однако длина не отменяет требований к проводнику. Распространённое решение — использовать кабель того же сечения, что и плюсовой в этой силовой линии. Если проект предполагает иное, ориентируются на расчёт, нагрузку и документацию оборудования.
Нельзя надёжно судить о сечении по наружному диаметру: под толстой изоляцией иногда скрывается небольшой проводник. Сверяйте фактическое сечение, длину трассы, номинал предохранителя и требования производителя усилителя. Комплект силовых кабелей может упростить подбор компонентов, но его параметры всё равно нужно сопоставить с конкретной схемой.
Мини-сценарий из практики
Представим седан с пятиканальным усилителем в нише багажника. Плюс от аккумулятора проложен аккуратно, а массу сделали тонким проводом длиной около полутора метров и посадили саморезом на окрашенную панель. На умеренной громкости владелец ничего не замечает. На длинных басовых композициях звук становится менее собранным, иногда появляется короткая пауза.
В такой ситуации не стоит сразу обвинять усилитель. Логичный первый шаг — перенести массу на ближайшую прочную штатную шпильку, подготовить контакт по голому металлу, установить нормально обжатый наконечник и короткий кабель подходящего сечения. Затем измеряют падение напряжения на массовом и плюсовом пути под одинаковой нагрузкой. Это гипотетический пример, но он показывает порядок диагностики: сначала исключают очевидно слабое соединение, затем ищут дальше.
Как проверить массу мультиметром
Осмотр и проверка затяжки обязательны, но одного омметра недостаточно. В режиме измерения сопротивления прибор подаёт очень малый тестовый ток. Он способен показать приемлемое значение, хотя при реальной нагрузке контакт начнёт греться и терять напряжение.
Сопротивление — только грубый ориентир
На выключенной системе можно измерить сопротивление между GND усилителя и минусовой клеммой АКБ. На малых значениях учитывайте сопротивление щупов и надёжность их касания. Большое или нестабильное показание — повод проверить соединения. Близкое к нулю число, напротив, ещё не доказывает, что узел выдержит ток усилителя.
Падение напряжения под нагрузкой — полезнее
Более информативен замер постоянного напряжения при работающей системе. Один щуп подключают к клемме GND усилителя, второй — к минусу аккумулятора. После этого создают повторяемую нагрузку: например, включают знакомый динамичный фрагмент на обычной рабочей громкости.
Прибор покажет разницу потенциалов на массовом пути. Чем она меньше, тем лучше, но универсального «правильного» числа нет: на результат влияют мощность системы, состояние аккумулятора, длина проводов, схема питания и требования производителя. Сравнивайте показание с замером плюсовой линии и документацией усилителя. Если разница заметно растёт под нагрузкой или массовый путь выглядит хуже сопоставимого плюсового участка, последовательно проверьте точку, наконечник, сечение кабеля и штатные соединения кузова с АКБ.
Полезно также измерить напряжение прямо на клеммах усилителя под нагрузкой. Щупами нельзя касаться соседних клемм или оголённой проводки. Если безопасно выполнить замер не получается, разумнее обратиться к установщику.
Признаки плохого массового соединения
Слабая масса проявляется по-разному: иногда только на громкости, иногда после вибрации или в сырую погоду. Поводом для проверки могут быть:
- заметная просадка питания усилителя под нагрузкой;
- нагрев наконечника, болта или ближайшего участка кабеля;
- мерцание света вместе с нестабильной работой аудиосистемы;
- щелчки, треск, фон или меняющиеся помехи;
- периодическое отключение либо перезапуск усилителя;
- потеря динамики на высокой громкости;
- нестабильность, которая исчезает после шевеления провода или повторной затяжки крепежа.
Ни один из этих признаков не является окончательным диагнозом. Помеха может прийти по межблочным кабелям, а просадка питания — быть следствием слабого аккумулятора, плюсового соединения или генератора. Поэтому проверка должна идти по всей цепи.
Когда недостаточно массы на кузов
В большинстве грамотно собранных систем короткая качественная масса на кузов рядом с усилителем — рабочее решение. Отдельный провод прямо к минусу аккумулятора, дублирование штатных масс или изменение связей двигателя, кузова и АКБ нужны не «для надёжности вообще», а когда это предусмотрено проектом, подтверждено измерениями или указано производителем.
До изменения схемы проверьте штатные массовые соединения, клеммы аккумулятора, генератор, предохранители и силовые кабели. Для мощной или нестандартной инсталляции расчёт питания и диагностику лучше поручить специалисту: случайное усложнение проводки не заменяет качественный контакт.
FAQ
Можно ли подключить массу усилителя к болту ремня безопасности?
Нет. Крепёж ремня безопасности относится к критически важным элементам автомобиля. Его нельзя использовать как удобную точку для автозвука, ослаблять или менять схему его работы. Нужен отдельный прочный штатный крепёж кузова поблизости.
Нужно ли счищать краску под наконечником?
Да. В зоне непосредственного контакта наконечника с кузовом должен быть чистый голый металл. Краска и защитные покрытия мешают прохождению тока. После затяжки защитите края обработанной площадки от коррозии, но не помещайте изолирующий состав между контактными поверхностями.
Можно ли сделать массу тоньше плюсового кабеля, ведь она короткая?
Без расчёта не стоит. Безопасный ориентир для сопоставимой силовой линии — то же сечение, что у плюса. Короткая длина уменьшает сопротивление, но не отменяет требования к допустимому току, качеству контакта и рекомендациям производителя.
Почему сопротивление маленькое, а под нагрузкой всё равно есть проблемы?
Омметр работает малым током и не повторяет условия работы усилителя. Окисленный контакт, слабая затяжка или неудачный обжим могут выглядеть нормально при таком тесте, но давать падение напряжения при большой нагрузке. Поэтому измеряют разницу между GND усилителя и минусом АКБ во время работы системы.
Нужен ли отдельный провод массы до аккумулятора?
Только если это заложено в проект, рекомендовано производителем или обосновано измерениями. В обычной инсталляции короткая качественная масса на прочном участке кузова рядом с усилителем обычно предпочтительнее случайного усложнения схемы.
Надёжная масса складывается из нескольких простых, но важных вещей: прочной точки кузова, чистого металла, подходящего кабеля, правильного обжима и проверки под нагрузкой. Когда этот участок собран аккуратно, искать причину нестабильной работы системы становится заметно проще.
