Просадку напряжения проверяют прямо на силовых клеммах усилителя во время реальной нагрузки. Затем результат сравнивают с напряжением на аккумуляторе и отдельно измеряют падение на плюсовом проводе и массе. Опасно не одно «магическое» число, а сочетание низкого напряжения на усилителе, большой разницы с АКБ, нагрева соединений и срабатывания защиты.
Что именно нужно измерить
Мультиметр помогает понять, хватает ли усилителю питания и на каком участке цепи теряется напряжение. Для диагностики сделайте четыре замера:
- напряжение между
+12VиGNDна клеммах усилителя; - напряжение между плюсовым и минусовым выводами аккумулятора;
- падение напряжения по плюсовому кабелю;
- падение напряжения по массовому проводнику.
Первый замер — основной. Усилитель получает питание через собственные клеммы, поэтому хорошее напряжение на аккумуляторе ещё не означает, что оно без потерь дошло до устройства. При работающем двигателе на АКБ может быть около 14 В, а на усилителе в басовом пике — заметно меньше из-за тонкого кабеля, плохой обжимки или окислившейся массы.
Проверяйте систему на громкости, при которой проявляется проблема. В режиме ожидания ток невелик, и слабое соединение часто выглядит исправным.
Что понадобится и как подготовиться
Достаточно цифрового мультиметра с режимом измерения постоянного напряжения. Щупы должны иметь целую изоляцию и тонкие наконечники: ими проще аккуратно коснуться клемм, не допустив короткого замыкания.
Перед началом:
- поставьте автомобиль на стоянку и включите стояночный тормоз;
- убедитесь, что силовой кабель защищён предохранителем у аккумулятора;
- откройте доступ к усилителю и АКБ, не разбирая лишнего;
- снимите металлические кольца, часы и браслеты;
- выберите на мультиметре постоянное напряжение
V⎓, диапазон от 20 В либо автоматический выбор; - включите знакомый трек с ровным басом или тестовый сигнал, но не начинайте с максимальной громкости.
Не допускайте, чтобы щупы замкнули плюсовую часть цепи. Красный щуп ставят на точку с более высоким потенциалом, чёрный — на точку сравнения. Минус на дисплее обычно означает лишь обратную полярность щупов; для оценки падения важны величина и условия измерения.
На результат влияют сечение и материал кабеля, длина трассы, качество обжимов, предохранитель и контакты. При переделке питания кабель выбирают по расчётному току системы, а не по толщине изоляции. Подходящий силовой кабель для автозвука подбирают вместе с предохранителем и наконечниками.
Главный замер: напряжение на клеммах усилителя

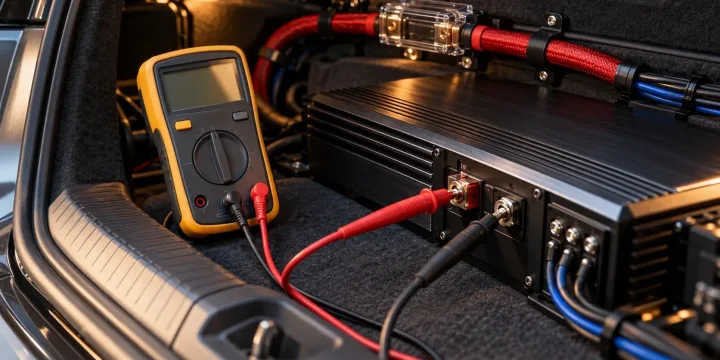

Если систему проверяют в обычном режиме эксплуатации, запустите двигатель. Красный щуп приложите к металлической части клеммы +12V усилителя, чёрный — к металлической части клеммы GND. Не используйте корпус как точку измерения, если производитель явно не указывает его электрическую связь с массой.
Сначала посмотрите показание без музыки, затем на умеренной громкости и на уровне, где появляется неисправность. Запишите минимальное увиденное значение. Обычный мультиметр может не поймать кратчайший пик, поэтому полезно повторить несколько фрагментов трека или включить функцию MIN, если она предусмотрена.
При исправной системе без серьёзной нагрузки на клеммах усилителя часто бывает примерно 13,5–14,7 В при работающем двигателе. Под музыкой значение закономерно снижается. Универсальной границы нет: она зависит от модели и класса усилителя, состояния АКБ, температуры, оборотов двигателя и уровня сигнала.
Практические ориентиры:
- разница с напряжением на АКБ в несколько десятых вольта обычно не вызывает тревоги, если нет нагрева и защиты;
- устойчивое падение примерно на 0,5 В и больше — повод искать лишнее сопротивление в проводке;
- разница порядка 1 В и выше при привычной для системы нагрузке часто указывает на проблему в плюсовой линии или массе;
- повторяющееся значение около 11–12 В на клеммах при заведённом двигателе требует диагностики;
- напряжение, близкое к порогу защиты конкретного усилителя, может приводить к отключениям, искажениям и нестабильной работе.
Точный нижний предел смотрите в руководстве к своей модели. Работа «чуть выше отключения» не считается нормальным режимом. Если напряжение падает на басовых ударах, не пытайтесь компенсировать это повышением gain: сначала найдите причину.
Сравнение с аккумулятором
На том же фрагменте и при той же громкости измерьте напряжение непосредственно на аккумуляторе: красный щуп — на плюсовой вывод АКБ, чёрный — на минусовой. Повторите замеры без нагрузки, на средней громкости и на проблемном уровне.
Так можно отделить общую просадку системы питания от потерь на пути к усилителю:
- если низкое напряжение и на АКБ, проверяют заряд аккумулятора, работу генератора, штатные соединения и соответствие нагрузки возможностям системы;
- если на АКБ напряжение стабильно, а на усилителе заметно ниже, ищут потери в кабеле, предохранителе, распределителе, клеммах и массе.
Не полагайтесь только на бортовой вольтметр или индикатор магнитолы: они могут измерять в другой точке, усреднять показания или иметь свою погрешность. Здесь важна разница между двумя конкретными точками цепи.
Как измерить падение по плюсовому проводу
Этот тест показывает потерю между аккумулятором и входом +12V усилителя. Поставьте красный щуп на плюсовой вывод АКБ, чёрный — на плюсовую клемму усилителя и включите ту же нагрузку.
В идеале показание близко к нулю. Небольшая величина допустима: сопротивление есть у любого проводника и контакта. Но заметная разница означает потерю на линии. При большом токе даже малое сопротивление даёт ощутимое падение и нагрев.
Например, 0,8 В в таком замере — это не «напряжение кабеля», а разница потенциалов между концами всей проверяемой трассы, включая соединения. Чтобы найти дефект, делите линию на участки:
- от плюса АКБ до входа держателя предохранителя;
- от выхода предохранителя до ближайшего соединения или распределителя;
- от распределителя до клеммы
+12Vусилителя.
Точка, после которой показание резко возрастает, заслуживает проверки. Подплавленный держатель, потемнение металла, зелёный налёт, ослабленный винт или нагрев после прослушивания — причина прекратить тест и устранить неисправность. Плохая обжимка внутри наконечника может внешне выглядеть нормально.
Как измерить падение по массе
Массу проверяют отдельно. Красный щуп поставьте на клемму GND усилителя, чёрный — на отрицательный вывод аккумулятора. Под нагрузкой прибор также должен показать небольшую величину, близкую к нулю.
Это не измерение общего напряжения усилителя: оба щупа находятся на минусовой стороне цепи. Если падение заметное, ток с трудом возвращается к АКБ через кузов, точку массы, штатные перемычки или минусовой провод.
Частые причины:
- масса закреплена на окрашенном металле без надёжного контакта с кузовом;
- болт держит тонкий кронштейн, а не прочную часть кузова;
- провод массы слишком тонкий, длинный или повреждён;
- кольцевой наконечник плохо обжат либо окислился;
- точка массы делит нагрузку с мощными потребителями;
- есть проблема в соединении кузова с минусом АКБ или двигателя с кузовом.
Точка массы должна быть короткой, механически прочной и электрически чистой. Порядок её подготовки описан в материале как правильно подключить массу усилителя. После зачистки соединение надёжно стягивают, защищают края от коррозии и повторно проверяют падение под нагрузкой.
Почему недостаточно измерить «вольтаж в багажнике»
Усилитель реагирует на напряжение между своими +12V и GND, а не на значение на свободном распределителе или рядом с аккумулятором. Потеря может скрываться в одном соединении: в держателе предохранителя, на винте распределителя или под кольцевым наконечником массы.
Плюсовая и минусовая линии образуют одну цепь. Замена одного плюсового кабеля не поможет, если масса выполнена тонким проводом на окрашенный кузов. Верно и обратное: хорошая масса не исправит плохой контакт в плюсовой линии.
При новой установке удобно подобрать согласованный комплект проводов для подключения: так меньше риск, что кабель, предохранитель, наконечники и масса окажутся рассчитаны на разную нагрузку.
Просадка, клиппинг и защита — разные неисправности
Просадка — снижение напряжения питания под токовой нагрузкой. Клиппинг — ограничение формы аудиосигнала из-за перегруза тракта. Они могут совпадать: при сильной просадке усилителю сложнее отдать мощность, но клиппинг возможен и при хорошем питании, если завышены gain или громкость.
Нельзя игнорировать следующие признаки:
- усилитель уходит в protect или перезапускается на басе;
- яркость фар заметно меняется в такт музыке;
- клеммы, предохранитель или кабель греются;
- звук становится грубым, от динамика пахнет нагретой катушкой;
- напряжение на усилителе существенно ниже, чем на АКБ;
- проблема усиливается с ростом громкости.
Не решайте проблему подбором сечения «на глаз» или одной регулировкой gain. Сначала исключите клиппинг корректной настройкой: ориентиры есть в статье как распознать клиппинг усилителя. Затем проверьте силовые соединения.
Практический мини-сценарий
Допустим, моноблок отключается на громком басе. При заведённом двигателе без музыки на АКБ 14,2 В, а на клеммах усилителя 14,0 В — разница небольшая.
На громкости, где происходит отключение, на АКБ остаётся около 13,6 В, а на усилителе видно 12,3 В. Часть падения относится к общей нагрузке на систему питания, но ещё примерно 1,3 В теряется между АКБ и усилителем.
Проверяем плюс: между плюсом АКБ и +12V усилителя получается 0,2 В. Затем массу: между GND усилителя и минусом АКБ — 1,1 В. Осмотр показывает, что масса закреплена через краску и шайбу на слабом кронштейне. После переноса на зачищенную прочную точку и повторного замера падение по массе уменьшается, а напряжение на усилителе растёт.
Цифры в примере не являются нормативом для любого автомобиля. Важна последовательность: замер на усилителе, сравнение с АКБ, раздельная проверка плюса и массы, затем контроль после исправления.
Безопасный порядок диагностики
- При выключенной системе осмотрите кабели, клеммы, предохранители и точку массы.
- Убедитесь, что проводка закреплена, изоляция не перетёрта, а предохранитель установлен у АКБ.
- Запустите двигатель и измерьте напряжение на клеммах усилителя без музыки.
- Повторите замер под реальной, но контролируемой нагрузкой.
- Сравните результат с напряжением на аккумуляторе в том же режиме.
- Измерьте падение отдельно по плюсовой линии и по массе.
- Локализуйте участок с наибольшим падением; исправляйте его только при отключённом питании.
- Повторите контрольные замеры и убедитесь, что соединения не нагреваются.
Если кабель горячий, изоляция пахнет горелым, держатель предохранителя плавится или усилитель постоянно уходит в защиту, не продолжайте испытание на громкости. Отключите систему, найдите неисправность или обратитесь к квалифицированному установщику. Мультиметр показывает симптом, но не делает повреждённое соединение безопасным.
FAQ
Можно ли проверять напряжение на выключенном двигателе?
Можно, но это не заменяет проверку при работающем двигателе. На заглушенном автомобиле питание идёт только от аккумулятора, поэтому напряжение и характер просадки будут другими. Для оценки штатной работы системы основной тест проводят с запущенным двигателем, соблюдая меры безопасности.
Какое напряжение на усилителе считать нормальным?
Ориентируйтесь на руководство к усилителю и разницу с напряжением на АКБ при одинаковой нагрузке. При исправной зарядке без большой нагрузки часто видны 13,5–14,7 В, но под музыкой значение снижается. Тревожны большая разница между АКБ и усилителем, повторяющиеся провалы к нижнему пределу устройства, защита и нагрев контактов.
Почему на аккумуляторе всё хорошо, а усилитель выключается?
Потеря может возникнуть на силовом проводе, предохранителе, распределителе, клемме или массе. Измерение на АКБ — это только контроль источника; решающий замер делают между +12V и GND усилителя под нагрузкой.
Нужно ли отключать аккумулятор перед исправлением проводки?
Да. Работы с клеммами, наконечниками, предохранителями и прокладкой силового кабеля выполняют при отключённом питании. Сначала снимите минусовую клемму АКБ, а после сборки убедитесь, что плюсовой провод не касается кузова.
Поможет ли конденсатор, если есть просадка?
Он не устранит тонкий кабель, плохой контакт или слабую массу. Сначала измерениями находят участок с потерями и приводят в порядок базовую проводку. Дополнительный накопитель энергии имеет смысл обсуждать только после этого и после оценки реальной нагрузки на аккумулятор и генератор.
