Дистрибьютор питания нужен, когда один силовой кабель требуется разделить между несколькими усилителями или другими потребителями. Его выбирают по суммарному току системы, реальному сечению входного и выходных кабелей, качеству контактов и схеме защиты. Если после блока провод становится тоньше, такую ветку защищают отдельно. После монтажа полезно проверить падение напряжения и нагрев соединений под нагрузкой: именно здесь чаще всего проявляются ошибки сборки.
Когда нужен дистрибьютор
Типичная схема - один основной кабель от аккумулятора в багажник и две короткие ветки к моноблоку и усилителю фронта. Так проще обслуживать проводку, чем прокладывать несколько длинных магистралей, но распределитель становится важной точкой всей силовой цепи.
До покупки определите:
- расчетный ток каждого усилителя;
- суммарный ток магистрали;
- материал, длину и сечение основного кабеля;
- длину и сечение каждой ветки;
- расположение блока;
- способ организации массы.
Не оценивайте ток по рекламной пиковой мощности. Нужны реальные параметры и документация оборудования. Порядок расчета разобран в статье как рассчитать потребление тока усилителя и нагрузку на генератор.
Блок с предохранителями или без них
Непредохранительный дистрибьютор - это общая шина с входом и несколькими выходами. Он уместен, если все ветки уже защищены либо их допустимый ток не ниже номинала защиты магистрали.
Если толстый основной кабель после блока переходит в более тонкие провода, одного предохранителя у аккумулятора может не хватить. Его номинал может быть безопасным для магистрали, но слишком большим для отходящей ветки.
Предохранительный дистрибьютор дает каждой ветке отдельную плавкую вставку. Она защищает кабель на участке от блока до усилителя. Основной предохранитель рядом с аккумулятором при этом остается обязательным: он защищает магистраль до распределителя. Логика размещения защиты подробнее разобрана в статье как выбрать предохранитель для усилителя и силовую проводку.
Как рассчитать вход и выходы
Расчетная нагрузка магистрали складывается из нагрузок веток:
Iмагистрали >= Iветки1 + Iветки2 + ...
Музыкальный сигнал меняется, и усилители не всегда одновременно потребляют расчетный максимум. Это не повод выбирать магистраль и входной зажим с минимальным запасом: они не должны ограничивать систему в ожидаемом режиме работы.
Каждую ветку проверяют отдельно:
- по току конкретного усилителя;
- по длине от блока до усилителя;
- по материалу и фактическому сечению жилы;
- по допустимому падению напряжения;
- по условиям прокладки и охлаждения.
Подробная методика есть в статье как выбрать силовой кабель по току, длине и допустимой просадке. Сравнить доступные типоразмеры можно в разделе силовые кабели для автозвука.
Не ориентируйтесь только на обозначение калибра на корпусе блока. Зажим должен принимать реальный диаметр жилы или наконечника без подрезания проволок и попыток забить кабель силой.
Как защитить ветки
Номинал плавкой вставки выбирают так, чтобы она защищала кабель ветки в реальных условиях. Верхнюю границу задает допустимый ток провода, а не стремление исключить случайные срабатывания.
Порядок выбора:
- Определите материал и фактическое сечение кабеля.
- Учтите длину, температуру и способ прокладки.
- Сверьте допустимый ток по документации кабеля.
- Сравните его с ожидаемой нагрузкой усилителя.
- Выберите тип и номинал вставки, безопасный для провода.
- Проверьте допустимый ток держателя и контактов.
Встроенные предохранители усилителя защищают его внутренние цепи и не заменяют защиту отходящего кабеля. При коротком замыкании между дистрибьютором и корпусом усилителя ток пойдет от источника через магистраль независимо от состояния самого устройства.
Конструкция, зажимы и нагрев
У блока должны быть токоведущая часть достаточного сечения, изолирующая крышка и зажимы под выбранные кабели. Внешний размер и масса корпуса могут подсказать направление, но сами по себе ничего не гарантируют.
Проверьте:
- материал и сечение внутренней шины;
- соответствие входа и выходов кабелю;
- отсутствие тонких переходов внутри;
- возможность нормально затянуть крепеж;
- надежность фиксации шины в корпусе;
- удобство замены предохранителей;
- место для плавного изгиба проводов.
Не оставляйте отдельные проволоки снаружи зажима и не уменьшайте жилу ножом. Если конструкция требует наконечник, он должен соответствовать сечению кабеля и типу крепежа.
Нагрев связан с потерями на сопротивлении:
Pпотерь = I² × R
При большом токе даже небольшое дополнительное сопротивление становится заметным. Поэтому плохо затянутый контакт иногда греется сильнее длинного исправного кабеля.
Частые причины нагрева:
- плохой обжим;
- неполный ввод жилы;
- окисление;
- слабая затяжка;
- неподходящая плавкая вставка;
- слишком маленькая шина;
- нагрузка выше допустимой для блока;
- натяжение кабеля, ослабляющее зажим.
Если появился запах, потемнение или оплавление крышки, отключите систему и найдите причину. Установка предохранителя большего номинала плохой контакт не исправит.

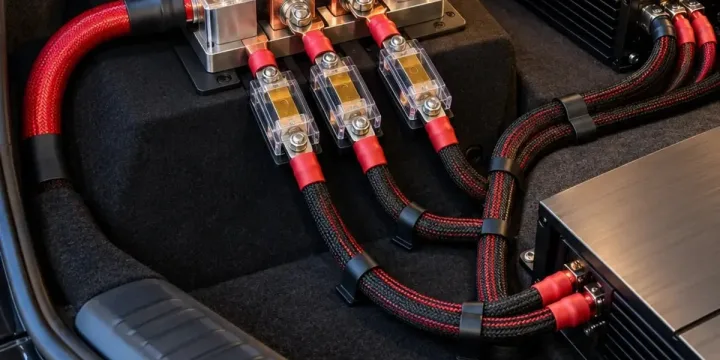

Практический пример: два усилителя в багажнике
Представим систему с моноблоком и отдельным усилителем фронта. От аккумулятора уже проложена магистраль, рассчитанная по суммарному току и длине. Рядом с усилителями питание нужно разделить.
Сначала по документации определяют нагрузку каждого устройства, затем проверяют магистраль и основной предохранитель. Для каждого усилителя выбирают свою ветку по току и длине. Если ветви тоньше магистрали, ставят предохранительный дистрибьютор и подбирают отдельную вставку для каждого кабеля.
Блок крепят на жесткой поверхности, провода вводят без натяжения. После обжима стоит убедиться, что из зажимов не выступают отдельные проволоки. Затем систему запускают под контролируемой нагрузкой, измеряют напряжение на входе и выходах и проверяют температуру соединений. Такая проверка занимает немного времени, зато не дает проблемному контакту остаться незамеченным.
Оба усилителя подключены к общей шине параллельно. Если просадка появляется только на одном выходе, причину ищут в его предохранителе, зажиме или ветке. Если напряжение теряется уже на входе, проверяют магистраль, основной держатель, массу и источник питания.
Масса и отрицательный дистрибьютор
Плюсовой распределитель решает только половину задачи. Ток должен вернуться к источнику через массу. Слабая общая точка кузова способна вызвать просадку и нагрев даже при правильно собранной плюсовой части.
Возможные схемы:
- отдельная короткая масса каждого усилителя на кузов;
- общий отрицательный дистрибьютор с мощным кабелем к проверенной точке;
- отдельный обратный провод к источнику в специальных установках.
Универсально лучшего варианта нет. Учитывают суммарный ток, длину, проводимость точки кузова и требования автомобиля. Если используется отрицательный блок, его шина и общий кабель должны переносить суммарную нагрузку.
После сборки измерьте падение между минусом усилителя и минусовой клеммой источника под нагрузкой, затем отдельно проверьте плюсовую сторону. Пошаговый подход описан в статье как проверить просадку напряжения на усилителе мультиметром.
Монтаж и финальная проверка
Дистрибьютор размещают в сухом доступном месте, где он не касается металла и не получает ударов от багажа. Блок крепят к основанию, а токоведущие части закрывают крышкой. Кабели укладывают без натяжения, резких изгибов и трения о кромки.
Перед работой отключите питание по безопасной процедуре для конкретного автомобиля. Учитывайте штатную электронику и рекомендации производителя машины.
После сборки проверьте:
- соответствие каждого предохранителя своей ветке;
- надежность крепления блока;
- отсутствие оголенных проволок;
- правильность полярности;
- напряжение на входе и выходах;
- падение напряжения под нагрузкой;
- локальный нагрев зажимов и вставок;
- отсутствие запаха и следов оплавления.
Для диагностики измеряйте напряжение непосредственно на входном и выходном контакте дистрибьютора при одной нагрузке. Если разница повторяется, проверьте конкретный зажим, предохранитель и внутреннюю шину. Универсальную цифру допустимой потери нельзя задавать без учета тока, измерительного прибора и требований системы.
Чек-лист выбора
- Известен расчетный ток каждого усилителя.
- Магистраль рассчитана на суммарную нагрузку.
- Основной предохранитель защищает магистраль.
- Сечения выходных веток известны.
- Более тонкие ветки получили отдельную защиту.
- Вход и выходы подходят под кабели.
- Шина и держатели рассчитаны на нагрузку.
- Кабели не подрезаны ради установки.
- Наконечники обжаты подходящим инструментом.
- Блок закреплен и закрыт крышкой.
- Масса рассчитана на суммарный ток.
- Под нагрузкой измерено падение напряжения.
- Контакты проверены на локальный нагрев.
FAQ
Нужен ли предохранительный блок, если у усилителей есть свои предохранители?
Часто нужен, если после блока сечение кабеля уменьшается. Встроенные предохранители защищают усилитель, но не всегда защищают провод на участке до его корпуса.
Можно ли поставить один предохранитель перед дистрибьютором?
Можно, если он безопасно защищает магистраль и все отходящие кабели. Если ветки тоньше и их допустимый ток ниже номинала основной защиты, каждой ветке нужна отдельная вставка.
Почему греется только один выход?
Вероятна локальная проблема: слабая затяжка, плохой обжим, окисление, поврежденный зажим или контакт предохранителя. Отключите питание и проверьте этот участок, не увеличивая номинал защиты.
Можно ли подключить усилители разной мощности?
Да. Для каждого усилителя рассчитывают свою ветку и защиту, а магистраль и вход блока выбирают по суммарной нагрузке.
Нужен ли отдельный дистрибьютор для массы?
Не всегда. Он удобен, если несколько минусовых веток нужно свести в одну проверенную точку. Шина и общий кабель при этом должны переносить суммарный ток.
Как понять, что дистрибьютор создает просадку?
Измерьте напряжение на входе и выходе под одной нагрузкой. Повторяемая разница указывает на сопротивление зажима, предохранителя или внутренней шины.
