Мостовое подключение позволяет получить больше мощности на сабвуфер, но только при верно рассчитанной нагрузке. Сначала считают итоговый импеданс после соединения катушек, затем сверяют его с ограничением усилителя именно для bridge mode. Одной надписи «2 Ом» или «4 Ом» на динамике для этого недостаточно.
Система с неверной нагрузкой иногда включается и даже играет на небольшой громкости. Неприятности начинаются на плотном басе: усилитель перегревается, уходит в Protect или работает с клиппингом. Если система еще собирается, начните с основ: как выбрать усилитель для автозвука.
Что такое мост
В обычном режиме один канал работает с одним динамиком: сигнал подается между его плюсом и минусом. В мостовом режиме два канала становятся парой: один работает в одной фазе, второй — в противоположной. Сабвуфер подключают между клеммами, которые производитель пометил как bridge.
Напряжение на динамике становится выше, а вместе с ним растет доступная мощность. Например, каналы 1–2 четырехканального усилителя могут играть фронт, а каналы 3–4 — работать мостом на сабвуфер.
Мост не делает усилитель мощнее без ограничений. Он меняет условия работы пары каналов: токовая нагрузка и нагрев растут, а запас к ошибке уменьшается.
Почему каждый канал видит примерно половину нагрузки
Есть удобное практическое упрощение: в мостовом режиме каждый канал работает примерно так, будто сопротивление подключенного сабвуфера вдвое ниже.
Сабвуфер с итоговой нагрузкой 4 Ом в мосту примерно соответствует 2 Ом на каждый канал. Нагрузка 2 Ом мостом — примерно 1 Ом на канал. Поэтому устойчивость усилителя в 2 Ом в стерео не означает, что к нему можно подключить 2-омный сабвуфер мостом.
Это именно ориентир для быстрой проверки, а не замена инструкции. Окончательное ограничение задает паспорт усилителя: ищите bridge, bridged, mono bridged или мощность формата 1 x ... W. Если написано «4 Ohm bridged», минимальная нагрузка в мосту — 4 Ом. Подключать к нему 2 Ом рискованно даже при тихом прослушивании.
Минимальный импеданс bridge mode
Минимальный импеданс bridge mode — наименьшая нагрузка, разрешенная производителем в мостовом режиме. У многих двухканальных и четырехканальных моделей это 4 Ом. Некоторые усилители допускают 2 Ом мостом, но это должно быть прямо указано в характеристиках.
Не путайте три значения:
- минимальную нагрузку одного канала в стерео;
- минимальную нагрузку пары каналов в bridge mode;
- итоговый импеданс сабвуфера после соединения катушек.
Усилитель может быть стабилен в 2 Ом на канал, но разрешать только 4 Ом мостом. Это нормально: оба канала работают на одну нагрузку, сильнее греются и имеют меньший запас по току.
Пример: сабвуфер 4 Ом
Сабвуфер с итоговым сопротивлением 4 Ом — самый простой вариант для моста. Если усилитель официально поддерживает 4 Ом bridged, такая схема обычно безопасна. По практическому расчету каждый канал оказывается примерно в режиме 2 Ом, который производитель предусмотрел.
Подключать сабвуфер нужно не к случайной паре клемм, а к отмеченным для bridge. У одних моделей это два плюсовых контакта, у других маркировка другая. Лучше свериться с надписью на корпусе и инструкцией, чем применять схему от другого усилителя.
Даже разрешенные 4 Ом не спасают от плохой настройки. Завышенный Gain, включенный bass boost и перегруженный входной сигнал могут вызвать клиппинг и нагрев при правильной проводке.
Пример: сабвуфер 2+2 Ом
У двухкатушечного сабвуфера 2+2 Ом есть два основных варианта. Последовательное соединение дает 4 Ом — для усилителя с разрешенными 4 Ом в мосту это обычно удачная схема.
Параллельное соединение дает 1 Ом. Для обычного двухканального усилителя в мосту это почти всегда недопустимо: каждый канал фактически работает примерно как на 0,5 Ом. На малой громкости все может выглядеть нормально, но на первом серьезном басовом ударе сработает защита, начнется перегрев или произойдет поломка.
Поэтому для 2+2 Ом при мостовом подключении чаще выбирают последовательное соединение. Параллельный 1 Ом — задача для моноблока, который прямо рассчитан на такую нагрузку. Схемы катушек удобно сверить отдельно: как подключить двухкатушечный сабвуфер: схемы 2+2 и 4+4 Ом.
Пример: сабвуфер 4+4 Ом
У сабвуфера 4+4 Ом последовательное соединение дает 8 Ом. Усилителю в таком режиме обычно легко, но доступной мощности будет меньше. При параллельном соединении получится 2 Ом: для многих моноблоков это штатная нагрузка, а для мостового двухканальника — часто уже запрещенная.
Если усилитель допускает только 4 Ом bridged, выбор выглядит так: 8 Ом безопасно, но тише; 2 Ом громче на бумаге, но может быть недопустимо. Если 2 Ом мостом прямо разрешены, параллельное соединение возможно, однако потребует хорошего питания, охлаждения и аккуратной настройки.
Безопасная проверка перед первым включением

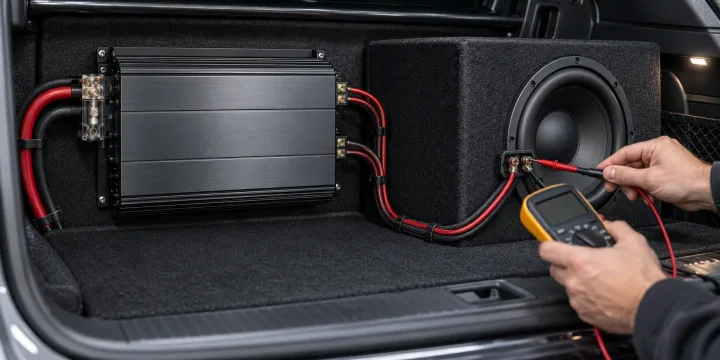

Перед запуском не спешите с громкостью. Найдите в инструкции минимальный импеданс для bridge mode, сверьте его со схемой катушек и измерьте мультиметром сопротивление на конце кабеля, который будет подключен к усилителю.
Мультиметр показывает постоянное сопротивление, а не полный импеданс, поэтому цифра будет немного ниже номинала. У 4-омной нагрузки можно увидеть примерно 3–3,6 Ом — это нормально. Но если ожидались 4 Ом, а прибор показывает около 1 Ом, запуск нужно отложить и проверить соединение.
Первое включение делайте с Gain в минимуме, отключенным bass boost и умеренной громкостью. LPF настройте под сабвуфер. Protect, запах перегрева, резкий хрип и заметные просадки питания — повод остановиться, а не «дать усилителю прогреться».
Gain, клиппинг и перегрев
Gain — не ручка мощности сабвуфера. Он согласует сигнал источника со входом усилителя. В мосту ошибка особенно опасна: усилитель уже отдает больше, и до клиппинга остается меньше запаса.
Клиппинг появляется, когда усилитель не может чисто воспроизвести пики сигнала и срезает их. На слух это жесткий, рыхлый бас, хрип или щелчки. Сабвуфер рискует перегреть катушку, а усилитель — выходной каскад.
Практичный порядок настройки: убрать эквалайзерные подъемы, не заменять мощность bass boost, поднять уровень до чистого баса и оставить запас до искажений. Признаки перегруза и настройка подробно разобраны здесь: клиппинг усилителя в автозвуке: признаки и настройка Gain.
Перегрев после перехода на мост — не признак «серьезного баса», а сигнал искать причину. Это может быть низкий импеданс, ошибка в катушках, короткое замыкание на клеммах, слабая масса, тонкое питание, плохая вентиляция или клиппинг. Проверку разумно начинать с нагрузки, затем переходить к питанию и настройкам.
Когда лучше моноблок
Моноблок лучше рассмотреть, если сабвуфер низкоомный, мощный или рассчитан на 1–2 Ом. Такие усилители обычно проектируют для сабвуферного режима, у них подходящие фильтры и понятные характеристики по сопротивлению.
Мостовой двухканальник хорош для умеренной системы: например, с 4-омным сабвуфером и честно заявленными 4 Ом bridge. Но если для нужной громкости приходится подключать 2 Ом мостом к усилителю, который этого не разрешает, экономия сомнительна: ремонт может обойтись дороже подходящего моноблока.
Гипотетический сценарий
Представим четырехканальный усилитель: фронт подключен к каналам 1–2, а каналы 3–4 владелец хочет объединить для сабвуфера. В инструкции указано: 4 x 100 Вт в 2 Ом и 2 x 250 Вт bridge в 4 Ом. Сабвуфер — 2+2 Ом.
Правильное решение — соединить катушки последовательно, получить 4 Ом и подключить сабвуфер к клеммам bridge каналов 3–4. Усилитель остается в разрешенном режиме, а каждый канал по практическому упрощению видит примерно 2 Ом.
Ошибочное решение — соединить катушки параллельно в 1 Ом, потому что «усилитель же двухомный». В мосту это экстремальная нагрузка на пару каналов. Возможный результат — защита на басовых ударах, сильный нагрев, клиппинг и ремонт.
FAQ
Можно ли подключить 2-омный сабвуфер мостом?
Только если инструкция усилителя прямо разрешает 2 Ом в bridge mode. Если указано 4 Ом bridge, подключать 2-омный сабвуфер нельзя: каждый канал будет работать примерно как на 1 Ом.
Почему усилитель уходит в защиту после моста?
Чаще всего причина в слишком низкой нагрузке, ошибке соединения катушек, коротком замыкании, плохой массе, просадке питания, перегреве или клиппинге. Начните с проверки сопротивления и схемы подключения.
Можно ли подключить два сабвуфера мостом?
Можно, если их итоговое сопротивление не ниже разрешенного для bridge mode. Два сабвуфера по 8 Ом параллельно дадут 4 Ом и могут подойти. Два по 4 Ом параллельно дадут 2 Ом, что для многих усилителей уже запрещено.
Что будет, если перепутать клеммы bridge?
В лучшем случае сабвуфер будет играть неправильно или тише. В худшем можно создать опасный режим для усилителя. Используйте только клеммы, отмеченные производителем для моста.
Нужно ли повышать Gain после мостового подключения?
Нет. После изменения схемы Gain настраивают заново с минимума. Мост уже увеличивает доступную мощность, а завышенный Gain повышает риск клиппинга и перегрева.
8 Ом мостом - безопасно?
Обычно да: нагрузка выше минимальной, и усилителю работать легче. Минус — меньшая мощность. Такой вариант нормален, если громкости хватает и бас остается чистым.
Итог
Мостовое подключение полезно, когда паре каналов нужно отдать больше мощности сабвуферу, а усилитель допускает выбранную нагрузку. Считать нужно итоговый импеданс всей схемы, а не номинал одной катушки. Тезис о примерно половинной нагрузке на каждый канал — практическое упрощение для проверки, но не замена инструкции производителя.
Для большинства систем безопасен сценарий с 4 Ом bridge, аккуратно настроенным Gain, отключенным bass boost, нормальным питанием и контролем нагрева. Если сабвуфер требует 1–2 Ом и большой мощности, разумнее выбрать подходящий моноблок, чем заставлять мостовой усилитель работать за пределами паспорта.
