Как подключить двухкатушечный сабвуфер: схемы 2+2 и 4+4 Ом
Двухкатушечный сабвуфер подключают так, чтобы номинальная нагрузка не была ниже разрешённой для усилителя в выбранном режиме. Для одного сабвуфера 2+2 Ом получаются 4 Ом при последовательном соединении и 1 Ом при параллельном; для 4+4 Ом — соответственно 8 и 2 Ом. Сначала считают схему, затем сверяют результат с паспортом усилителя — не наоборот.
Это инструкция именно по соединению двух звуковых катушек. Она не заменяет руководство к конкретному усилителю: особенно внимательно нужно читать строку о минимальном сопротивлении в мостовом режиме или для моноблока.
Что означает маркировка 2+2 и 4+4 Ом

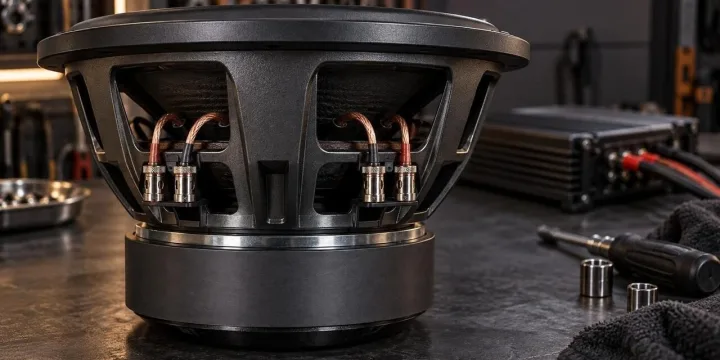

У DVC-сабвуфера две отдельные звуковые катушки и две пары клемм. Маркировка 2+2 Ом означает две катушки с номинальным импедансом по 2 Ом; 4+4 Ом — по 4 Ом. Это не готовое итоговое сопротивление всего сабвуфера, а отправная точка для расчёта.
Обе катушки в нормальной установке подключают по выбранной схеме. Оставлять одну отключённой ради постоянной эксплуатации не стоит, если такой режим прямо не предусмотрен производителем: меняются электрические и тепловые условия работы динамика. Гораздо надёжнее сразу собрать понятную последовательную или параллельную схему и проверить её до подключения к усилителю.
Преимущество двух катушек — возможность согласовать один сабвуфер с разной нагрузкой усилителя. Но перемычки нельзя ставить на глаз: одна ошибка меняет нагрузку в несколько раз и может вывести усилитель за допустимый режим.
Последовательное и параллельное соединение
У одного двухкатушечного сабвуфера есть два базовых варианта. Они используют те же катушки, но дают разную номинальную нагрузку.
Последовательное соединение
При последовательном соединении минус первой катушки соединяют с плюсом второй. Свободный плюс первой катушки идёт к плюсу усилителя, свободный минус второй — к минусу усилителя.
```text Усилитель + -> + катушки 1
- катушки 1 -> + катушки 2
- катушки 2 -> Усилитель -
```
Формула:
``text Rитог = R1 + R2 ``
Для одинаковых катушек номинальные импедансы складываются. Нагрузка в омах становится выше, поэтому усилителю обычно проще работать, но доступная мощность на этой нагрузке может оказаться ниже. Это не «слабая» схема сама по себе: она разумна, когда усилитель не рассчитан на низкий импеданс или в приоритете спокойный режим работы.
Параллельное соединение
При параллельном соединении оба плюса катушек объединяют и подключают к плюсу усилителя, оба минуса — к минусу усилителя.
```text
- катушки 1 и + катушки 2 -> Усилитель +
- катушки 1 и - катушки 2 -> Усилитель -
```
Формула для двух сопротивлений:
``text Rитог = (R1 × R2) / (R1 + R2) ``
Если катушки одинаковые, расчёт ещё проще:
``text Rитог = Rкатушки / 2 ``
Параллельная схема снижает номинальную нагрузку. Усилитель в разрешённом низкоомном режиме способен отдать больше мощности, но растёт ток и становятся заметнее слабые места установки: питание, масса, обжимы, предохранитель и состояние контактов.
Схемы для сабвуфера 2+2 Ом
Один сабвуфер 2+2 Ом при подключении обеих катушек даёт либо 4 Ом, либо 1 Ом. Получить из него ровно 2 Ом обычным последовательным или параллельным соединением нельзя.
2+2 Ом последовательно: 4 Ом
``text Rитог = 2 Ом + 2 Ом = 4 Ом ``
Минус первой катушки соединяют с плюсом второй, две свободные клеммы идут к усилителю. Такой вариант подойдёт, если усилитель рассчитан на 4 Ом, не заявлен как стабильный на 1 Ом или если хочется оставить запас по нагрузке. Бас может быть менее громким, чем в разрешённом низкоомном режиме, зато усилитель работает в более лёгких условиях.
2+2 Ом параллельно: 1 Ом
``text Rитог = (2 Ом × 2 Ом) / (2 Ом + 2 Ом) = 1 Ом ``
Все плюсы объединяют между собой, все минусы — между собой. Так подключают только к усилителю, для которого производитель прямо указывает стабильность на 1 Ом. Если паспорт устанавливает минимум 2 Ом, схема на 1 Ом недопустима, даже если система на небольшой громкости пока включается.
При такой нагрузке особенно важна аккуратная силовая часть: правильное сечение, качественная масса и надёжный обжим. Подходящий силовой кабель для автозвука выбирают по длине трассы и ожидаемому току системы, а не только по цифре «1 Ом».
Схемы для сабвуфера 4+4 Ом
Сабвуфер 4+4 Ом подключают в 8 Ом последовательно или в 2 Ом параллельно. Второй вариант часто встречается с моноблоками, но привычная схема не отменяет проверки паспорта.
4+4 Ом последовательно: 8 Ом
``text Rитог = 4 Ом + 4 Ом = 8 Ом ``
Это высокая и лёгкая нагрузка. Она может быть уместна для усилителя, которому нельзя работать на малом сопротивлении, либо для осторожной первичной проверки системы. При прочих равных мощность на 8 Ом обычно ниже, чем на 2 или 4 Ом; это следствие режима усилителя, а не неисправность сабвуфера.
4+4 Ом параллельно: 2 Ом
``text Rитог = (4 Ом × 4 Ом) / (4 Ом + 4 Ом) = 2 Ом ``
Плюсы катушек объединяют, минусы объединяют, затем общую пару подключают к выходу усилителя. Для перемычек и линии до динамика нужен исправный акустический провод подходящего сечения. В разделе акустических кабелей можно подобрать вариант для проекта; слишком тонкая или плохо закреплённая жила не меняет формулу, но добавляет потери и риск нагрева контакта.
Таблица итогового сопротивления
| Сабвуфер | Соединение катушек | Расчёт | Номинальный итог |
|---|---|---|---|
| 2+2 Ом | Последовательно | 2 + 2 | 4 Ом |
| 2+2 Ом | Параллельно | (2 × 2) / (2 + 2) | 1 Ом |
| 4+4 Ом | Последовательно | 4 + 4 | 8 Ом |
| 4+4 Ом | Параллельно | (4 × 4) / (4 + 4) | 2 Ом |
Таблица отвечает только на вопрос о соединении катушек. Она не говорит, выдержит ли конкретный усилитель такую нагрузку: это определяет его документация и режим подключения.
Как сверить схему с усилителем
Ищите в паспорте именно минимальное сопротивление нагрузки для нужного режима. Оно может быть указано как stable at 1 Ohm, minimum load 2 Ohm, speaker impedance 4–8 Ohm или «мостовой режим от 4 Ом». Цифры для канала и для моста нередко различаются.
Порядок проверки простой:
- Определите маркировку катушек: 2+2 или 4+4 Ом.
- Выберите последовательное либо параллельное соединение и посчитайте номинальный итог.
- Сверьте его с минимально разрешённой нагрузкой усилителя в этом режиме.
- Проверьте питание, предохранитель, массу и качество всех соединений.
Если итоговый номинальный импеданс выше минимального значения, схема обычно допустима, но мощность может быть меньше. Если он ниже, подключать нельзя: усилитель способен перегреваться, искажать сигнал или уходить в защиту. Например, двухканальный усилитель может быть рассчитан на 2 Ом на канал, но требовать не менее 4 Ом при мостовом подключении. Именно здесь часто возникает ошибка: по отдельным цифрам всё кажется подходящим, а режим выбран другой.
Практический пример
Представим сабвуфер 4+4 Ом и моноблок, для которого в документации разрешены 2 и 4 Ом, но не 1 Ом. Возможны два расчёта:
``text Последовательно: 4 Ом + 4 Ом = 8 Ом Параллельно: (4 Ом × 4 Ом) / (4 Ом + 4 Ом) = 2 Ом ``
Оба варианта не ниже заявленного минимума. На 8 Ом усилитель окажется в более лёгком режиме и обычно отдаст меньше мощности. Параллельные 2 Ом находятся в разрешённой зоне и часто лучше используют возможности этой связки — при исправном питании и качественной проводке. Это не универсальный совет «всегда ставить 2 Ом», а вывод для заданных условий.
Обратная ситуация: сабвуфер 2+2 Ом и усилитель с минимумом 2 Ом. Последовательные 4 Ом подходят, а параллельный 1 Ом — нет. Если система собирается с нуля, проводку лучше планировать вместе с усилителем и сабвуфером. Комплекты КГ могут упростить монтаж, если совпадают с нужными длиной, сечением, наконечниками и номиналом предохранителя.
Частые ошибки
Принимать 2+2 Ом за готовые 2 Ом. Это две катушки по 2 Ом: штатные варианты для одного сабвуфера — 4 или 1 Ом.
Подключать только одну катушку. Без прямого разрешения производителя такой режим не стоит считать нормальным рабочим вариантом.
Путать полярность или выходы усилителя. Неправильная перемычка, контакт с соседней клеммой или использование не той пары выходов может привести к защите или странной работе системы.
Экономить на перемычке. Она проводит тот же рабочий ток, что и линия к сабвуферу, поэтому случайный тонкий провод и слабые скрутки здесь неуместны.
Смотреть только на мощность. Цифра ватт не делает низкоомную схему безопасной. Сначала проверяют допустимый импеданс, затем — питание и настройку усилителя.
Проверка перед первым включением
До подачи сигнала визуально убедитесь, что задействованы обе катушки, перемычки стоят по одной понятной схеме, а оголённые жилы не касаются соседних клемм. Проверьте также, что кабель подключён именно к нужным выходам усилителя.
Мультиметр полезен как проверка на обрыв, явное короткое замыкание и грубую ошибку соединения. Но в режиме Ом он измеряет постоянное сопротивление обмотки (DC resistance, Re), а маркировка сабвуфера указывает номинальный импеданс — характеристику для переменного сигнала, зависящую от частоты. Поэтому не нужно ожидать на дисплее точного совпадения с 1, 2, 4 или 8 Ом и не следует объявлять конкретное число «правильным» для всех моделей. Нормальность измерения оценивают по отсутствию обрыва или почти нулевого сопротивления и по сопоставлению с данными производителя для конкретного динамика.
Первый запуск делают на небольшой громкости. Если усилитель сразу уходит в защиту, быстро нагревается или сабвуфер играет явно неправильно, не продолжайте проверку «на слух»: отключите питание и перепроверьте схему, полярность, контакты, нагрузку и силовую часть.
FAQ
Можно ли подключить сабвуфер 2+2 Ом в 2 Ом?
Нет, не одним обычным последовательным или параллельным соединением обеих катушек. Получаются 4 Ом последовательно либо 1 Ом параллельно. Для усилителя с минимумом 2 Ом безопаснее выбрать последовательные 4 Ом.
Как подключить сабвуфер 4+4 Ом к усилителю на 2 Ом?
Если усилитель действительно допускает 2 Ом в используемом режиме, соедините катушки параллельно: оба плюса вместе к плюсу усилителя, оба минуса вместе к минусу. Номинальный итог будет 2 Ом.
Что будет, если дать 1 Ом усилителю, рассчитанному минимум на 2 Ом?
Нагрузка окажется ниже допустимой. Возможны защита, перегрев, искажения и повреждение оборудования; то, что система кратковременно включилась, не делает такую схему правильной.
Почему мультиметр показывает не то число, что написано на сабвуфере?
Он измеряет DC-сопротивление катушки, а на маркировке указан номинальный импеданс для аудиосигнала. Эти величины не обязаны совпадать. Сверяйтесь с паспортом конкретного динамика и используйте измерение прежде всего для поиска обрыва, короткого замыкания или ошибки монтажа.
Нужно ли подключать обе катушки?
Да, для обычной эксплуатации подключают обе, если производитель не описал иной допустимый режим.
Что лучше: последовательное или параллельное соединение?
Лучше то, которое не нарушает минимальную нагрузку усилителя и соответствует возможностям питания. Параллельная схема даёт меньший номинальный импеданс, последовательная — больший; выбор нельзя делать только ради максимальной мощности.
Короткий вывод
Для 2+2 Ом доступны 4 Ом последовательно и 1 Ом параллельно; для 4+4 Ом — 8 и 2 Ом. Рассчитайте номинальную нагрузку, сопоставьте её с паспортом усилителя в нужном режиме и лишь затем собирайте перемычки. Мультиметр поможет отловить монтажную ошибку, но его DC-показание не равно номинальному импедансу сабвуфера.
