Как проверить предохранитель и держатель мультиметром в автозвуке

Проверить предохранитель и держатель в автозвуке нужно в два этапа: сначала на обесточенной цепи убедиться, что предохранитель цел, затем под нагрузкой проверить, не теряется ли напряжение на самом элементе и его контактах. Прозвонка находит явный обрыв, но не всегда показывает слабый контакт. Он может выглядеть нормальным без нагрузки и заметно греться, когда усилитель начинает потреблять ток.

Безопасность до измерений

Силовой кабель обычно связан с аккумулятором напрямую. Даже при выключенной магнитоле участок до главного предохранителя может оставаться под напряжением.

Перед проверкой сделайте следующее:

1. Выключите головное устройство и усилитель, заглушите автомобиль.
2. Снимите кольца, часы и другие металлические украшения.
3. Не кладите инструмент на аккумулятор или открытые клеммы.
4. Осмотрите кабель: трещины изоляции, пережатие и следы оплавления требуют отдельной проверки.
5. Для измерения сопротивления полностью обесточьте исследуемую цепь.
6. Если отключаете аккумулятор, учтите требования автомобиля и возможную потерю настроек.

Нельзя заменять предохранитель перемычкой, болтом, проволокой или монетой. Нельзя и ставить завышенный номинал, чтобы система перестала отключаться. Предохранитель защищает кабель и соединения, а не мешает работе исправной системы.

Проверка предохранителя на обесточенной цепи

Снимите предохранитель

Лучше измерять извлеченный предохранитель. На установленном элементе могут быть параллельные пути через оборудование, и мультиметр покажет прозвонку там, где сам предохранитель уже неисправен.

Одновременно осмотрите корпус и контакты. Настораживают трещины, потемнение металла, копоть, размягченный пластик и следы дуги. Визуально целая вставка не всегда означает, что элемент и его контакты исправны, поэтому осмотр дополняют измерением.

Измерьте целостность

Переведите мультиметр в режим сопротивления или прозвонки и коснитесь щупами двух контактов предохранителя. Исправный элемент должен показывать непрерывную цепь и значение, близкое к результату при соединенных щупах. Явный обрыв или отсутствие сигнала обычно означает, что предохранитель перегорел.

Не делайте вывод только по звуковому сигналу. У разных приборов свой диапазон прозвонки. Смотрите на дисплей и, если значение скачет, сначала очистите контактные площадки и повторите проверку. Нестабильность может быть связана с грязью, слабым нажимом щупа или повреждением элемента.

Осмотр держателя и соединений

Часто проблема находится не в плавкой вставке, а в держателе. Ток проходит через контактные поверхности, наконечники и обжимы. Если где-то выросло сопротивление, узел начинает нагреваться.

На обесточенной цепи проверьте:

• насколько плотно держатель фиксирует предохранитель с обеих сторон;
• не проворачивается ли кабель в зажиме;
• нет ли отдельных жил за пределами наконечника;
• не окислились ли контакты;
• не потемнел ли пластик и не потерял ли корпус форму;
• соответствует ли наконечник фактическому сечению кабеля;
• нет ли повреждения изоляции рядом с держателем.

Прозвонка держателя полезна, но не дает полной картины. Бытовой мультиметр плохо различает очень малое сопротивление, а слабый прижим может проявиться только при серьезной нагрузке. Поэтому после осмотра переходят к измерению падения напряжения.

Как измерить падение напряжения под нагрузкой

Этот тест показывает, сколько напряжения теряется на предохранителе, его контактах и держателе во время работы усилителя. Цепь будет под напряжением, поэтому действуйте спокойно и не переставляйте щупы на включенной системе. Если вы не уверены в работе рядом с силовой проводкой, безопаснее обратиться к установщику.

Порядок проверки

1. Установите предохранитель и убедитесь, что держатель закрыт и надежно закреплен.
2. Выберите на мультиметре измерение постоянного напряжения.

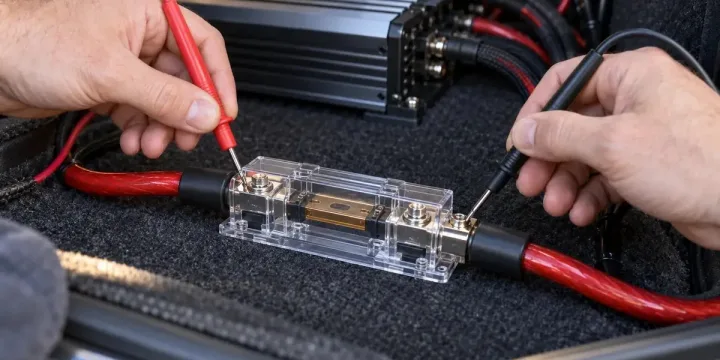

3. Подключите один щуп ко входной стороне держателя, второй к выходной.
4. По возможности закрепите щупы до включения системы.
5. Включите аудиосистему и создайте повторяемую рабочую нагрузку без выхода оборудования за безопасный режим.
6. Снимите показание на обычной громкости и при более заметной нагрузке.
7. Выключите систему, прежде чем снимать щупы или разбирать соединение.

Единого универсального допустимого значения здесь нет. Результат зависит от тока, типа предохранителя, конструкции держателя, состояния контактов и точности прибора. Сравнивайте измерения в одинаковых условиях и учитывайте документацию оборудования.

Внимания требуют заметная повторяющаяся потеря, скачущие показания, локальный нагрев, запах изоляции, изменение цвета контактов и зависимость результата от движения кабеля. Чтобы найти слабое место, можно отдельно измерить участок предохранителя, каждый контакт держателя и соединение кабеля.

Для общей картины полезно также проверить просадку напряжения на усилителе мультиметром. Низкое напряжение на усилителе бывает связано не только с держателем, но и с длиной силового кабеля, массой, аккумулятором, генератором или другими соединениями.

Что делать с нагревом

После короткой проверки под нагрузкой выключите систему и оцените состояние узла. При запахе, дыме, размягчении корпуса или признаках оплавления не трогайте деталь сразу и не продолжайте тест. Обесточьте цепь и ищите причину.

Если заметно нагревается только одна сторона, это часто указывает на конкретный контакт или обжим. Равномерный нагрев всего держателя тоже не стоит считать нормой без проверки. Потерявший форму корпус и контакт с ослабленным прижимом обычно разумнее заменить, чем компенсировать чрезмерной затяжкой винта. Причины нагрева подробнее разобраны в статье почему греется и плавится держатель предохранителя.

Практический мини-сценарий

Усилитель работает на небольшой громкости, но при прибавлении уровня кратко отключается. Предохранитель визуально цел и нормально прозванивается. При осмотре одна сторона держателя темнее другой. Без нагрузки напряжение есть с обеих сторон, но при работе системы измерение между входом и выходом держателя показывает растущую потерю, а корпус локально нагревается.

В такой ситуации дело, вероятно, не в обрыве вставки, а в контакте под нагрузкой. Цепь обесточивают, проверяют наконечник, посадочное место и прижим. Деформированный держатель заменяют, а после ремонта повторяют измерение в тех же условиях.

Частые ошибки

• Измерять сопротивление на цепи под напряжением.
• Оценивать предохранитель только визуально.
• Делать вывод о держателе по одной прозвонке без нагрузки.
• Переставлять щупы при включенной системе.
• Ставить предохранитель большего номинала вместо поиска причины.
• Игнорировать запах, потемнение и размягчение корпуса.
• Проверять только плюсовой провод и не учитывать массу.
• Оставлять держатель незакрепленным рядом с металлическими деталями.

Итог

Сначала проверьте целостность извлеченного предохранителя на обесточенной цепи. Затем осмотрите держатель и при необходимости измерьте падение напряжения на нем под нагрузкой. Такой порядок помогает отличить обрыв от слабого контакта и не искать неисправность вслепую.
