Силовой кабель прокладывают от аккумулятора к усилителю по защищённому маршруту, ставя предохранитель на плюсовой линии рядом с АКБ. Важно исключить перетирание о металл, не вести силовую трассу вплотную к RCA и не приступать к работам при подключённой минусовой клемме аккумулятора.
Порядок работ
- Рассчитайте сечение кабеля и маршрут до усилителя.
- Отключите минусовую клемму АКБ.
- Установите защиту плюсовой линии максимально близко к аккумулятору.
- Проведите кабель через штатный проход или защищённый уплотнитель в моторном щите.

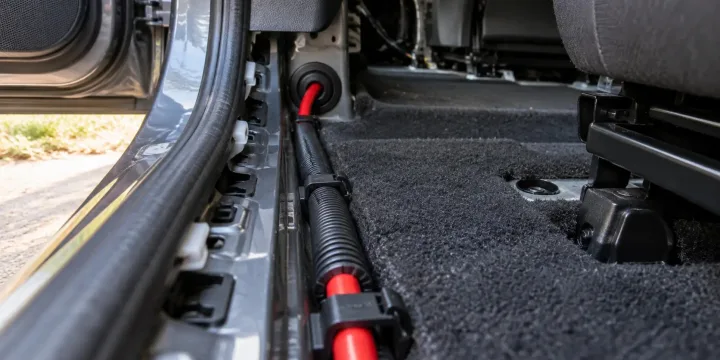

- Уложите кабель под обшивкой без перегибов и давления крепежом.
- Закройте участки риска защитной оплёткой и проверьте крепление.
| Участок | Основной риск | Решение |
|---|---|---|
| Моторный щит | Перетирание о металл | Втулка или штатный проход |
| Порог и обшивка | Передавливание | Фиксация и свободная укладка |
| Багажник | Повреждение грузом | Оплётка и надёжное крепление |
Маршрут силового и RCA
Силовой кабель и межблочные провода лучше вести разными сторонами автомобиля, когда конструкция позволяет. Это снижает риск наводок. Точка массы усилителя должна быть короткой, на чистом металле кузова, а не через длинный тонкий провод к случайному болту.
После сборки проверьте полярность, отсутствие оголённых участков и нагрев соединений. Если нет опыта работы с электрикой автомобиля, поручите установку специалисту.
Что купить для монтажа
FAQ
Где ставить предохранитель?
На плюсовой линии как можно ближе к аккумулятору.
Можно ли вести силовой кабель вместе с RCA?
Лучше разделить трассы, особенно на длинном участке.
