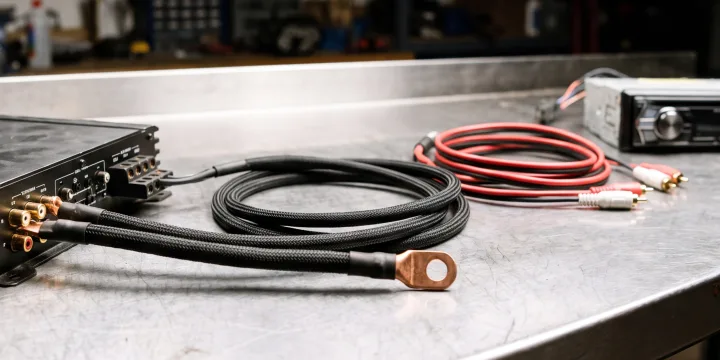

Как подключить усилитель в машине к магнитоле: полная схема

30 июля 2026 г.

Усилитель раскрывает звук магнитолы и тянет сабвуфер, но только при правильном подключении. Ниже разберём схему по шагам: питание от аккумулятора, ремоут, сигнал от магнитолы и акустика, а также что делать, если на магнитоле нет выходов RCA.

Что понадобится

Перед монтажом соберите комплект проводов. Экономия на них оборачивается просадками напряжения и уходом усилителя в защиту:

• Силовой кабель — плюс от аккумулятора к усилителю и минус на массу. Чистая медь, не CCA.

• Предохранитель с колбой в 20–40 см от аккумулятора.

• Провод ремоута — тонкий провод включения от магнитолы.

• Межблочный кабель RCA — сигнал от магнитолы к усилителю.

• Акустический кабель — от усилителя к колонкам и сабвуферу.

• Оплётка-змейка — собрать проводку в жгут и защитить от перетирания.

Как подобрать сечение силового кабеля под мощность усилителя, разбираем в отдельном гайде по выбору комплекта КГ.

Схема подключения усилителя к магнитоле

Порядок монтажа держите по пунктам:

1. Плюс. Силовой кабель идёт от «+» аккумулятора через предохранитель под капотом, дальше в салон по штатным каналам и к клемме «+12V» усилителя.

2. Масса. Короткий силовой провод от клеммы «GND» усилителя на зачищенную до металла точку кузова. Плохая масса — частая причина фона и просадов.

3. Ремоут. Тонкий провод от выхода «REM» (Amp Remote, Blue/White) магнитолы к клемме «REM» усилителя. Усилитель включается вместе с магнитолой.

4. Сигнал. Межблочный кабель RCA от линейных выходов магнитолы к входам усилителя. Тяните его по противоположному борту от силового кабеля, чтобы не ловить наводки.

5. Акустика. От выходных клемм усилителя к колонкам и сабвуферу, строго соблюдая полярность.

Плюс к аккумулятору подключайте последним, когда всё остальное уже собрано. Так вы избежите короткого замыкания при монтаже.

Как подключить усилитель к магнитоле без RCA

На штатных и бюджетных магнитолах часто нет линейных выходов RCA. Тогда сигнал берут с проводов колонок через высокоуровневый вход усилителя (High Level Input) или через преобразователь уровня. Провода задних динамиков заводят на специальные входы усилителя, а функция автовключения по сигналу заменяет ремоут. Схема питания и массы при этом не меняется.

Как подключить колонки к усилителю

Четырёхканальный усилитель качает фронт и тыл: два канала на передние двери, два на задние. Для фронта берите акустический кабель с запасом по сечению, тыл можно тоньше. Если нужен ещё и сабвуфер, освободите два канала мостом или добавьте отдельный моноблок.

Настройка усилителя после подключения

Когда всё собрано, настройте усилитель:

• Gain выставляйте по напряжению или на слух, без хрипа на максимальной громкости магнитолы.

• HPF на каналах фронта и тыла около 63–80 Гц, чтобы не гнать бас в мелкие динамики.

• LPF на канале сабвуфера около 80 Гц.

• Корректировки фазы и уровня подстройте на слух под свою музыку.

Частые ошибки при подключении

• Тонкий или CCA-кабель питания. На пиках напряжение проседает, и усилитель уходит в защиту.

• Масса на краску или болт с ржавчиной. Ток не идёт, появляется фон и клиппинг.

• RCA проложен рядом с силовым кабелем. В звуке слышен вой и наводки от генератора.

• Ремоут забыт или подключён не туда. Усилитель либо не включается, либо работает постоянно и сажает аккумулятор.

Что в итоге

Подключение усилителя в машине — это питание, масса, ремоут, сигнал и акустика. Соберите правильные провода, зачистите массу до металла, разведите сигнал и питание по разным бортам и настройте фильтры. Тогда усилитель раскроет звук на полную и не будет уходить в защиту.

Фундамент всей системы — силовой кабель. Тонкий или алюминиевый провод проседает по напряжению, усилитель голодает и греется. Чистая медь нужного сечения держит напряжение стабильным и отдаёт усилителю каждый Вольт. Проще всего взять готовый комплект: в нём уже подобраны кабель, наконечники, термоусадка и оплётка, а концы обжаты профессиональным прессом.

Если хотите сначала запитать сабвуфер, посмотрите пошаговую инструкцию по подключению сабвуфера к усилителю. А если усилитель уже уходит в защиту, начните с диагностики питания.
