Провод МГТФ — это монтажный провод с медной многопроволочной жилой и фторопластовой изоляцией. Его выбирают там, где нужны термостойкость, гибкость и надёжная пайка: в электронике, приборостроении, авиации и монтаже автозвука. Ниже разберём расшифровку маркировки, технические характеристики, сечения и сферы применения.
Расшифровка маркировки МГТФ
Название читается по буквам:
- М — медный проводник.
- Г — гибкий (многопроволочная жила).
- Т — теплостойкий.
- Ф — фторопластовая (PTFE) изоляция.
Отсюда полное значение: медный гибкий теплостойкий провод во фторопластовой изоляции. Иногда встречается исполнение МГТФЭ с экраном. В маркировке также указывают число жил и сечение, например МГТФ 1×0,2.
Технические характеристики
- Жила: медь, многопроволочная, класс гибкости высокий.
- Изоляция: фторопласт (PTFE), не поддерживает горение.
- Рабочая температура: примерно от −60 до +220 °C.
- Номинальное напряжение: до 250 В.

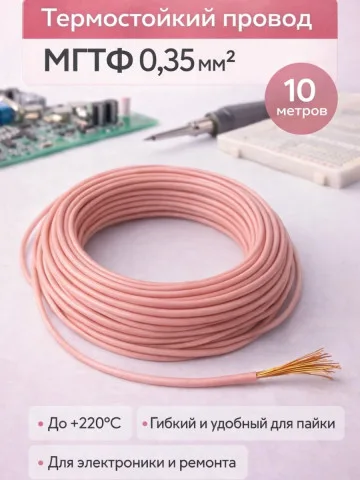

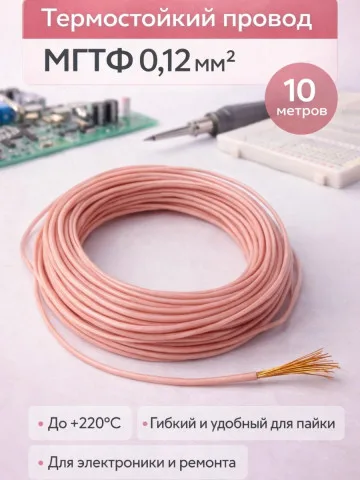

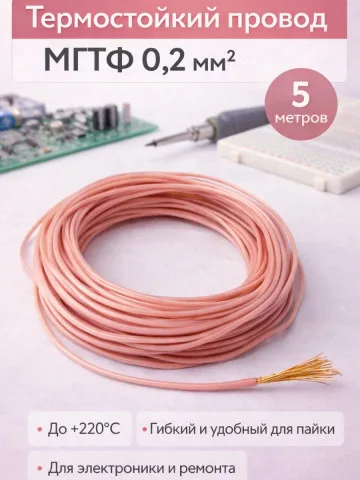

- Популярные сечения: 0,12; 0,2; 0,35 мм² и другие.
- Выпускается по ТУ 16-505.185-71.
Фторопласт держит высокую температуру и не плавится от жала паяльника, поэтому изоляция не течёт при монтаже и в нагруженных узлах.
Где применяется провод МГТФ
МГТФ ставят там, где обычный ПВХ-провод не подходит:
- монтаж плат, приборов и электроники;
- внутренняя разводка шкафов и стоек;
- сигнальные и слаботочные цепи;
- авиация, приборостроение, лабораторное оборудование;
- монтаж и пайка в автозвуке, где нужна термостойкость.
Тонкие сечения удобны для навесного монтажа и обвязки контактов, где важна гибкость и стойкость к температуре.
Как выбрать сечение МГТФ
Сечение подбирают по току и задаче. Тонкие 0,12–0,2 мм² идут на сигнальные и слаботочные линии, обвязку плат и датчиков. Сечение 0,35 мм² и выше берут под большие токи и там, где нужен запас по нагреву. Для длинных линий закладывайте сечение с запасом, чтобы снизить падение напряжения.
Что учесть при закупке
Проверяйте соответствие ТУ и реальное сечение жилы: у дешёвых аналогов оно бывает занижено. Уточняйте температурный класс и наличие нужной длины в бухтах. Для производства и снабжения удобнее брать провод бухтами под объём, чтобы не докупать в процессе монтажа.
