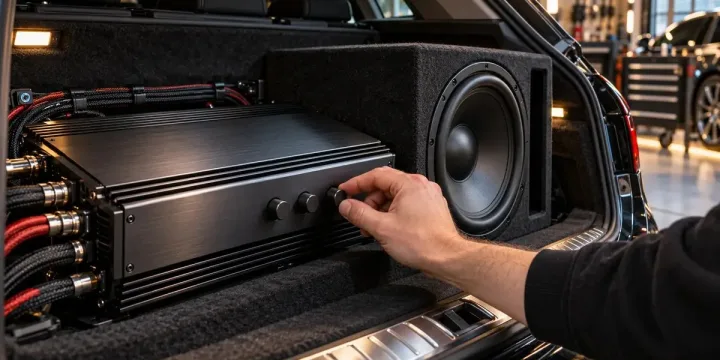

Как настроить LPF, HPF и сабсоник на усилителе: частоты среза без хрипа и провалов
Начните с безопасной базы: включите HPF на фронтальных динамиках, LPF на сабвуфере и подберите близкие области среза. Для первой проверки часто берут HPF примерно 80–100 Гц, LPF примерно 63–100 Гц и сабсоник примерно 20–30 Гц для фазоинверторного сабвуфера. Это не универсальные значения: окончательный выбор зависит от паспорта динамиков, типа и настройки корпуса, автомобиля и реального прослушивания.
Фильтры не добавляют бас сами по себе. Они распределяют работу: фронт не пытается воспроизводить слишком глубокий для него диапазон, а сабвуфер не лезет в средние частоты. В результате легче получить собранный бас и снизить риск хрипа на громкости.
Что делают LPF, HPF и сабсоник
HPF — фильтр для фронтальной акустики
HPF отсекает частоты ниже заданной точки. Его включают на каналах с дверными динамиками или другой широкополосной акустикой. Когда на небольшой динамик приходит глубокий бас, диффузор может делать слишком большой ход, а звук становится рыхлым или искажённым.
Для неизвестной системы разумно начать около 80–100 Гц. Если динамики и двери подготовлены хорошо, а паспорт допускает работу ниже, можно попробовать примерно 63–80 Гц. При хрипе, ударе диффузора или потере контроля срез поднимают небольшими шагами. Популярная цифра из чужой системы здесь не важнее паспорта и слуховой проверки.
LPF — верхняя граница сабвуфера
LPF оставляет сабвуферу низкие частоты и убирает верхнюю часть диапазона. Без него саб может воспроизводить голос, атаку инструментов и становиться заметным сзади.
В качестве старта часто используют примерно 63–80 Гц. Если фронт уверенно не играет ниже, допустимо проверить область до примерно 100 Гц. Слишком высокий LPF обычно даёт гул и локализацию сабвуфера, а слишком низкий способен оставить пустоту между фронтом и басом.
Сабсоник — защита от слишком низких частот
Сабсоник ограничивает инфраниз, а не «накачивает» его. Особенно он полезен для фазоинверторного корпуса: ниже настройки порта динамик может получить большой ход при небольшом полезном звуке.
Для фазоинвертора обычно начинают осторожно примерно в диапазоне 20–30 Гц, сверяясь с настройкой короба и документацией. Если фильтр поставить слишком высоко, часть нижнего баса уйдёт; если слишком низко — защиты может не хватить. В закрытом ящике сабсоник иногда не используют или ставят минимально, если это предусмотрено усилителем. Без данных о корпусе не проверяйте настройки высокой громкостью.
Почему важна крутизна
Крутизна определяет, как быстро ослабевает сигнал за точкой среза. При одинаковой цифре на шкале фильтры с разной крутизной дают разный переход. Более пологий вариант сильнее перекрывает диапазоны, более крутой — заметнее их разделяет.
Универсального выбора нет. Для начала удобно использовать одинаковую или близкую крутизну HPF и LPF, если усилитель это позволяет. Потом изменяйте один параметр за раз. Одновременная перестановка частоты, крутизны и уровня делает результат непонятным.
Что проверить до настройки
Фильтры не исправят перепутанную полярность, плохую массу или перегруженный вход. Сначала подготовьте систему:
- убедитесь, что динамики и клеммы закреплены, а провода не повреждены;
- проверьте назначение каналов: HPF — на фронте, LPF — на сабвуферном канале;
- уберите с магнитолы экстремальные подъёмы эквалайзера, bass boost и другие «улучшайзеры»;
- оставьте gain умеренным: это не ручка мощности и не компенсация тихой записи;
- возьмите несколько знакомых треков с басовой линией, ударными и вокалом.
Надёжное питание не заменяет настройку, но без него она не будет стабильной. При выборе проводки сечение и длину рассчитывают под конкретную систему; варианты для монтажа есть в разделе силового кабеля для автозвука.
Как настроить HPF
Начните с консервативной точки
Включите HPF на фронтальных каналах и поставьте примерно 80–100 Гц. Для динамиков, которые по паспорту и в подготовленной двери могут работать ниже, стартом может быть область около 63–80 Гц. Не пытайтесь добиться точной цифры по грубой шкале регулятора: важнее последовательно сравнить положения.
Слушайте на двух уровнях громкости
Сначала оцените музыку на обычной громкости, затем поднимите её до комфортно высокой. Насторожить должны хрип на ударах, явное биение диффузора, рыхлый мидбас или дребезг, который возникает именно при прибавлении громкости. В таком случае поднимите HPF немного и повторите прослушивание.
Если после этого фронт показался тонким, не спешите опускать срез обратно. Возможно, проблема в стыке с сабвуфером или его уровне. HPF должен защищать фронт, а не заставлять его доказывать, что он способен сыграть всё.
Как настроить LPF и сабсоник
Ограничьте верх сабвуфера
Включите LPF и начните примерно с 63–80 Гц. При более высоком HPF фронта можно проверить LPF в той же общей области, до примерно 100 Гц. Цель — не совпадение отметок на ручках, а ровный переход.
Если LPF слишком высок, вокал или щелчок бас-барабана могут тянуться из багажника. Если слишком низок, возникает ощущение, что удар и его основа существуют отдельно. Меняйте срез понемногу, слушая один и тот же отрывок.
Выставьте сабсоник по корпусу
На фазоинверторном сабвуфере начните примерно с 20–30 Гц и корректируйте настройку только с учётом данных о коробе. Не копируйте цифру из видео: иной порт и иной динамик меняют ситуацию.
В закрытом ящике не включайте сабсоник автоматически «на всякий случай». Если он необходим, выбирайте минимальное ограничение, доступное на усилителе, и проверяйте результат на музыке. Синусоидальные тесты на высокой громкости без понимания пределов динамика — плохой способ знакомиться с системой.
Выравнивайте уровень последним
Когда фильтры уже заданы, корректируют уровень сабвуфера. Делайте это небольшими шагами. Слишком высокий уровень маскирует неправильный переход: сначала бас кажется эффектным, а потом утомляет и прячет детали.
Как состыковать фронт и сабвуфер
Бас должен быть частью сцены, а не отдельным источником в задней части салона. Начните с близких областей: например, HPF фронта примерно 80–100 Гц и LPF сабвуфера примерно 63–100 Гц. Затем меняйте один регулятор на небольшой шаг.
При гуле в переходной зоне попробуйте немного снизить LPF или поднять HPF. При ощущении пустоты проверьте чуть более широкое перекрытие, но не увеличивайте уровень сабвуфера первым движением. После этого проверьте фазу, если предусмотрен переключатель: правильным будет положение, при котором переход плотнее и без явной ямы. Оно зависит от проводки, установки и салона, поэтому не обязано быть одинаковым в каждой машине.
Для дверной акустики важны подходящее сечение и качественные соединения: в разделе акустических кабелей можно подобрать нужный тип кабеля. Но замена кабеля не отменяет проверку полярности и фильтров.
Практический пример
Представим фронт в дверях и один сабвуфер в фазоинверторном корпусе. Точная настройка порта неизвестна, поэтому владелец не начинает с максимальной громкости. Он ставит HPF фронта около 90 Гц, LPF сабвуфера около 80 Гц и сабсоник в осторожной области примерно 20–30 Гц.
На знакомом треке фронт перестаёт хрипеть на ударе, но бас кажется чуть разорванным. Вместо одновременной перестановки всех ручек он слегка меняет только LPF, повторно слушает тот же фрагмент и затем проверяет фазу. Когда удар становится цельнее, можно немного скорректировать уровень саба.
Эти цифры не нужно переносить в другую машину. Их ценность лишь в порядке действий: сначала безопасность динамиков, потом стык полос, потом уровень и нюансы.
Частые ошибки
- Настраивать сразу очень громко. Если источник или усилитель уже перегружен, вывод о фильтрах будет ложным.
- Использовать gain как регулятор баса. Завышенный gain повышает риск клиппинга и искажений.
- Опускать HPF ради количества баса. На тихой громкости фронт может справляться, а при прибавлении потерять контроль.
- Поднимать LPF, чтобы саб был заметнее. Так легче получить гул и локализацию баса сзади.
- Выставлять сабсоник без учёта корпуса. Слишком высокая точка съест нужный низ, слишком низкая может не защитить динамик.
- Менять всё одновременно. Не будет понятно, что именно улучшило или испортило результат.
- Не проверять контакты и полярность. Они часто создают симптомы, похожие на ошибку настройки.
Питание, предохранитель и распределение проводов должны соответствовать схеме конкретной системы. Если нужны расходники для установки, посмотрите комплекты КГ, а сечение и состав комплекта выбирайте по расчёту.
Признаки удачной настройки
Хорошая настройка редко звучит как «сабвуфер стал громче». Она делает музыку цельной. Обычно можно отметить следующее:
- фронт на привычной громкости не хрипит и не пытается играть лишний для него низ;
- бас-барабан не исчезает и не превращается в затянутый гул;
- голос и основные инструменты не тянутся из зоны сабвуфера;
- при проверке фазы один вариант не создаёт очевидный провал;
- после нескольких разных треков не хочется постоянно убавлять бас.
Записи различаются, поэтому настройку оценивают по нескольким знакомым композициям. Один эффектный фрагмент легко заставляет выбрать слишком высокий уровень или неудачную точку среза.
FAQ
С какой частоты начать HPF на фронте?
Если точные возможности динамиков и дверей неизвестны, начните примерно с 80–100 Гц. Для некоторых систем допустима отправная область около 63–80 Гц. Дальше ориентируйтесь на паспорт и на отсутствие перегрузки при прослушивании.
С какой частоты поставить LPF на сабвуфер?
Часто пробуют примерно 63–100 Гц, подбирая область к HPF фронта. На итог влияют крутизна фильтров, фаза, расположение сабвуфера и салон. Одинаковые цифры на регуляторах не гарантируют идеальный стык.
Нужно ли включать сабсоник в закрытом ящике?
Не обязательно. Решение зависит от динамика, усилителя и условий работы. Для фазоинверторного корпуса сабсоник обычно важнее. В любом случае сначала изучите паспорт и не тестируйте сомнительную настройку высокой громкостью.
Почему после включения HPF баса стало меньше?
Фронт перестал воспроизводить диапазон, который раньше мог давать гул или перегрузку. Проверьте LPF, фазу и уровень сабвуфера. Не опускайте HPF автоматически, пока не убедитесь, что переход между фронтом и сабом действительно настроен ровно.
Можно ли настроить фильтры на слух?
Базовую настройку — да. Используйте знакомую музыку, меняйте по одному параметру и делайте небольшие шаги. Измерения или помощь специалиста дадут больше точности в сложной системе, но последовательная проверка всё равно полезнее случайных цифр.
Итог
LPF, HPF и сабсоник работают как одна связка. Подготовьте систему, задайте осторожные стартовые диапазоны, отдельно оцените фронт и сабвуфер, затем сведите их по стыку и уровню. Опираться нужно на паспорт динамиков, корпус и чистое звучание именно в вашем автомобиле, а не на одну «правильную» цифру.
